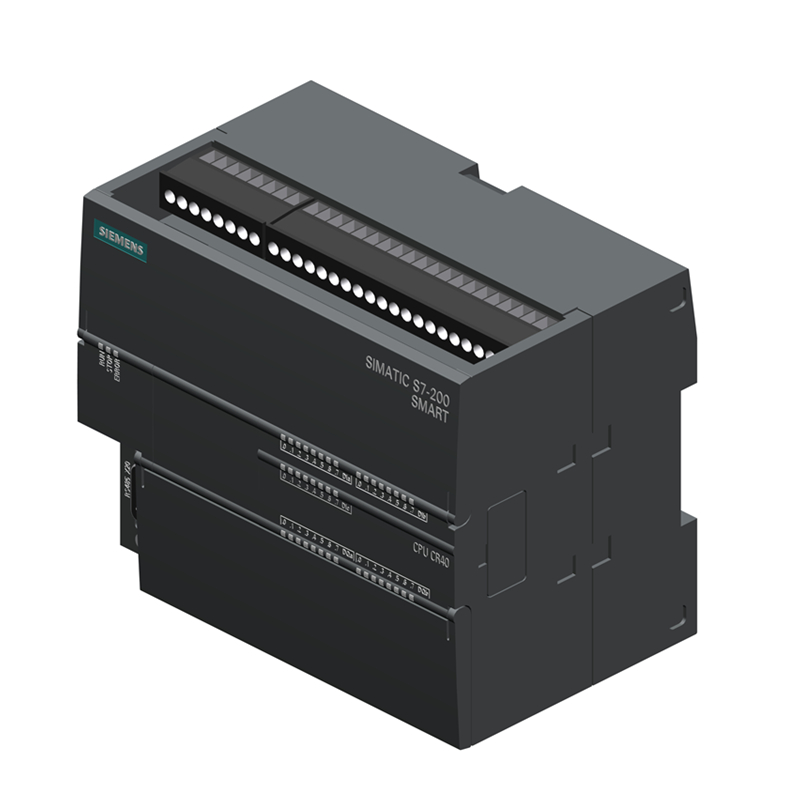

6ES7288-1CR40-0AA0
CPU CR40, AC/DC/RELAY, 24DI/16DO
 | SIMATIC S7-200 SMART，CPU CR40， 紧凑型 CPU，AC/DC/继电器， 机载 I/O： 24 个 24V DC 数字输入；16 个 2A 继电器数字输出； 电源：交流 47-63Hz 时 85-264V AC， 程序存储器/数据存储器 20 KB |
| 一般信息 |
| 产品类型标志 | CPU CR40 AC/DC/继电器 |
| 附带程序包的 |
| ● 工程系统 | STEP 7 Micro/WIN SMART |
| 安装方式/安装 |
| 导轨安装 | 是; 标准导轨 |
| 电源电压 |
| 额定值 (DC) |
|
| ● DC 24 V | 否 |
| 额定值 (AC) |
|
| ● AC 120 V | 是 |
| ● AC 230 V | 是 |
| 允许范围，下限 (AC) | 85 V |
| 允许范围，上限 (AC) | 264 V |
| 电源频率 |
| ● 允许范围，下限 | 47 Hz |
| ● 允许范围，上限 | 63 Hz |
| 输入电流 |
| 耗用电流（额定值） | 150 mA; AC 240 V 时 |
| 耗用电流，最大值 | 250 mA; AC 120 V 时 |
| 接通电流，最大值 | 7.3 A; 264 V 时 |
| 输出电流 |
| 电流输出，最大值 | 300 mA; 24 V DC 传感器电源 |
| 功率损失 |
| 功率损失，最大值 | 18 W |
| 存储器 |
| 存储器类型 | DDR |
| 闪存 | 是 |
| RAM | 是 |
| 用于用户数据的可用存储器 | 8 kbyte |
| 存储器大小 | 12 kbyte; 程序存储器 |
| 微型存储卡 | 是; microSDHC 卡（可选） |
| CPU-处理时间 |
| 对于位运算，典型值 | 150 ns; / 说明 |
| 对于字运算，典型值 | 1.2 µs; / 说明 |
| 对于浮点运算，典型值 | 3.6 µs; / 说明 |
| 地址范围 |
| 外设地址范围 |
| ● 输入端 | 32 byte; 数字量输入 |
| ● 输出端 | 32 byte; 数字量输出 |
| 时间 |
| 时钟 |
| ● 类型 | 硬件时钟，未缓冲 |
| ● 硬件时钟（实时时钟） | 是 |
| ● 缓冲持续时间 | 7 d |
| ● 每日偏差，最大值 | 4 s; 25 °C 时在 120s/月范围内 |
| 数字输入 |
| 数字输入端数量 | 24 |
| 输入电压 |
| ● 输入电压类型 | DC |
| ● 额定值 (DC) | 24 V |
| ● 对于信号“0” | < 5 V DC |
| ● 对于信号“1” | +15 至 +30V |
| 输入电流 |
| ● 对于信号“1”，典型值 | 4 mA |
| 导线长度 |
| ● 屏蔽，最大值 | 500 m; 50 m 屏蔽，HSC 输入端 |
| ● 未屏蔽，最大值 | 300 m |
| 数字输出 |
| 数字输出端数量 | 16; 继电器 |
| 输出端的通断能力 |
| ● 电阻负载时的最大值 | 2 A |
| ● 照明负载时的最大值 | 30 W; DC 时 30 W，AC 时 200 W |
| 继电器输出端 |
| ● 继电器输出端数量 | 16 |
| 导线长度 |
| ● 屏蔽，最大值 | 500 m |
| ● 未屏蔽，最大值 | 150 m |
| 接口 |
| 工业以太网接口数量 | 1 |
| RS 485 接口数量 | 1 |
| 1. 接口 |
| 接口类型 | 以太网 |
| 物理组成 | RJ45 |
| 电位隔离 | 是; 隔离的变压器，1500V AC |
| 传输速率的自动计算 | 是; 10/100 Mbit/s |
| 自动协商 | 是 |
| 自动交叉 | 是 |
| 2. 接口 |
| 接口类型 | RS 485（最大 187.5 Mbps） |
| 通讯功能 |
| S7 通讯 |
| ● 提供支持 | 是 |
| ● 作为服务器 | 是 |
| ● 作为客户端 | 是 |
| 调试功能测试 |
| 强制 |
| ● 强制 | 是 |
| 集成功能 |
| 计数器数量 | 4; 对于单相，100 kHz 时为 4；对于 A/B 相，50 kHz 时为 2 个 |
| PID 调节器 | 是; PID 闭环控制功能：连续控制器输出，二进制控制器输出，自动/手动模式，最多 8 个回路 |
| EMV |
| 抗静态放电干扰的能力 |
| ● 抗静态放电干扰的能力符合 IEC 61000-4-2 | 是 |
| — 空气放电时的试验电压 | 8 kV |
| — 接触放电时的试验电压 | 4 kV |
| 针对高频电磁场的抗干扰能力 |
| ● 针对高频射线的抗干扰性，符合 IEC 61000-4-3 | 是; 10 V/m，80 至 1000 MHz（符合 IEC 61000-4-3）；10 V/m，900 MHz，1.89 GHz,50 % ED（符合 IEC 61000-4-3） |
| 与导线相关的抗干扰能力 |
| ● 电源导线的抗干扰能力符合 IEC 61000-4-4 | 是; 2 kV 符合 IEC 61000-4-4，脉冲 |
| ● 信号导线的抗干扰能力，符合 IEC 61000-4-4 | 是; ±2 kV 符合 IEC 61000-4-4，脉冲 |
| 针对通过高频场引起的导线干扰量的抗干扰能力 |
| ● 针对高频馈电的抗干扰性，符合 IEC 61000-4-6 | 是; 10 V，150 kHz 到 80 MHz（根据 IEC 61000-4-6） |
| 依据 EN 55 011 标准抑制无线电干扰辐射 |
| ● 极限值等级 A 适用于工业领域中的应用 | 是; EN 61000-6-4，发射干扰：在工业领域中使用。 |
| 电缆传导的干扰辐射和电缆传导的干扰 |
| ● 通过电源电缆/交流电电缆的干扰发射 | EN 61000-6-4，发射干扰：在工业领域中使用。 |
| 防护等级和防护类别 |
| 防护等级符合 EN 60529 |
|
| ● IP20 | 是 |
| 标准、许可、证书 |
| CE 标记 | 是 |
| 环境要求 |
| 露天情况下 |
| ● 最大落差 | 0.3 m; 五个，在发货包装内 |
| 运行中的环境温度 |
| ● 最小值 | 0 °C |
| ● 最大值 | 55 °C |
| ● 水平安装，最小值 | 0 °C |
| ● 水平安装，最大值 | 55 °C |
| ● 垂直安装，最小值 | 0 °C |
| ● 垂直安装，最大值 | 45 °C |
| 运输/储存时的环境温度 |
| ● 最小值 | -40 °C |
| ● 最大值 | 70 °C |
| 气压符合 IEC 60068-2-13 标准要求 |
| ● 存放/运输，最小值 | 660 hPa |
| ● 存放/运输，最大值 | 1 080 hPa |
| 参考海平面的运行高度 |
| ● 安装高度，最小值 | -1 000 m |
| ● 安装高度，最大值 | 2 000 m |
| 相对空气湿度 |
| ● 25 °C 时无冷凝运行，最大值 | 95 % |
| 组态 |
| 编程 |
| 编程语言 |
| — KOP | 是 |
| — FUP | 是 |
| — AWL | 是 |
| 尺寸 |
| 宽度 | 125 mm |
| 高度 | 100 mm |
| 深度 | 81 mm |
| 重量 |
| 重量，约 | 440 g |
