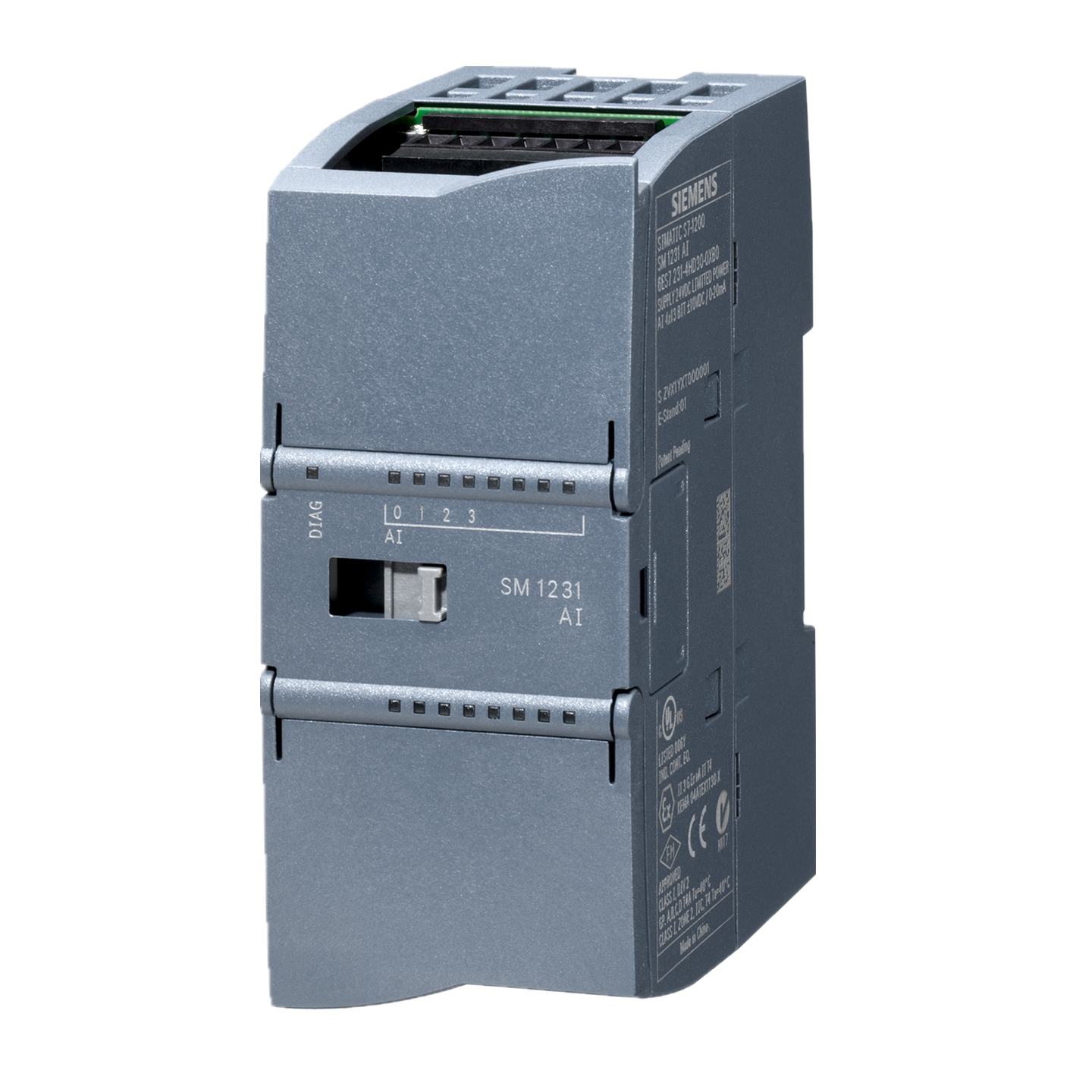

6ES7231-4HD32-0XB0

用于 SIMATIC S7-1200 的模拟量输入极短转换时间无需额外的放大器，就可连接模拟传感器用于应对更为复杂的自动化任务

SM 1231 模拟量输入信号模块允许将控制器与过程中的模拟信号连接。

这为用户提供了下列优势：

最佳适应性：

使用模拟信号模块，用户可以使其控制器最佳地满足更加复杂的任务要求直接连接传感器：

高达 14 位的分辨率和不同的输入范围允许在没有附加放大器的情况下连接传感器灵活性：

如果任务后续有所扩展，可以升级控制器。更新用户程序非常简单

6ES7231-4HD32-0XB0

SIMATIC S7-1200，模拟输入， SM 1231，4 模拟输入， +/-10V，+/-5V，+/-2.5V， 或 0-20mA/4-20mA， 12 Bit+符号位（13 Bit ADC）

6ES7231-4HF32-0XB0

SIMATIC S7-1200，模拟输入， SM 1231，8 模拟输入， +/-10V，+/-5V，+/-2.5V， 或 0-20mA/4-20mA， 12 Bit+符号位 或（13 Bit ADC）

6ES7231-5ND32-0XB0

SIMATIC S7-1200，模拟输入， SM 1231，4 模拟输入， +/-10V，+/-5V，+/-2.5V，+/-1.25 或 0-20mA/4-20mA， 15 Bit+符号 Bit

一般信息

产品类型标志SM 1231，AI 4x13 bit

电源电压

额定值 (DC)24 V

输入电流

耗用电流，典型值45 mA

来自背板总线 DC 5 V，典型值80 mA

功率损失

功率损失，典型值1.5 W

模拟输入

模拟输入端数量4; 电流或电压差分输入

电压输入允许的输入电压（毁坏限制），最大值35 V

电流输入允许的输入电流（毁坏限制），最大值40 mA

循环时间（所有通道），最大值625 µs

输入范围

● 电压是; ±10V、±5V、±2.5V

● 电流是; 4 至 20 mA，0 至 20 mA

● 热电偶否

● 电阻温度计否

● 电阻否

输入范围（额定值），电压

● -10 V 至 +10 V是

— 输入电阻（-10 V 至 +10 V）≥9 千欧姆

● -2.5 V 至 +2.5 V是

— 输入电阻（-2.5 V 至 +2.5 V）≥9 千欧姆

● -5 V 至 +5 V是

— 输入电阻（-5 V 至 +5 V）≥9 千欧姆

输入范围（额定值），电流

● 0 至 20 mA是

— 输入电阻（0 至 20 mA）280 Ω

● 4 mA 至 20 mA是

— 输入电阻（4 mA 至 20 mA）280 Ω

输入端的模拟值构成

集成和转换时间/每通道分辨率

● 带有过调制的分辨率（包括符号在内的位数），最大值12 bit; + 符号

● 可参数化的集成时间是

● 对于干扰频率 f1（单位 Hz）的干扰电压抑制40 dB，DC 至 60 V 用于干扰频率 50 / 60 Hz

测量值滤波

● 可参数化是

● 等级： 无是

● 等级：弱是

● 等级： 中等是

● 等级： 强是

误差/精度

温度错误（与输入范围有关），(+/-)25 ℃ ±0.1%，至 55 ℃ ±0.2% 全部测量范围

基本错误限制（25 °C 时的操作错误限制）

● 电压，与输入范围有关，(+/-)0.1 %

● 电流，与输入范围有关，(+/-)0.1 %

故障电压抑制 f = n x (f1 +/- 1 %)，f1 = 干扰频率

● 并联电压，最大值12 V

报警/诊断/状态信息

报警是

诊断功能是

报警

● 诊断报警是

诊断

● 电源电压监控是

● 断线是

诊断显示 LED

● 用于输入端状态是

● 用于维护是

防护等级和防护类别

防护等级 IPIP20

标准、许可、证书

CE 标记是

CSA 许可是

UL 许可是

cULus是

FM 许可是

RCM（原 C-TICK）是

KC 许可是

船舶建造许可是

生态足迹

● 环境产品声明是

减排潜力

— 减排潜力，（总计）[碳足迹]43.1 kg

— 减排潜力，（生产过程中）[碳足迹]7.62 kg

— 减排潜力，（运营过程中）[碳足迹]36 kg

— 减排潜力，（生命周期结束之后）[碳足迹]-0.544 kg

环境要求

露天情况下

● 最大落差0.3 m; 五个，在发货包装内

运行中的环境温度

● 最小值-20 °C

● 最大值60 °C

● 水平安装，最小值-20 °C

● 水平安装，最大值60 °C

● 垂直安装，最小值-20 °C

● 垂直安装，最大值50 °C

运输/储存时的环境温度

● 最小值-40 °C

● 最大值70 °C

气压符合 IEC 60068-2-13 标准要求

● 操作，最小值795 hPa

● 操作，最大值1 080 hPa

● 存放/运输，最小值660 hPa

● 存放/运输，最大值1 080 hPa

相对空气湿度

● 25 °C 时无冷凝运行，最大值95 %

有害物质浓度

● RH < 60% 时的 SO2，无冷凝二氧化硫： < 0.5 ppm；硫化氢： < 0.1 ppm；RH < 60 % 无冷凝液

连接技术

需要的前置插头是

机械/材料

外壳材料（正面）

● 塑料是

尺寸

宽度45 mm

高度100 mm

深度75 mm

重量

重量，约180 g
