西门子工业自动化系统

西门子是全球最大的电气和电子公司之一，它代表着不断创新、客户至上、和全球化的竞争实力。

自 1872 年以来，西门子在中国已有 130 多年的历史。现在，西门子已在中国建立了 90 多家公

司，61 个办事处，拥有 43000 多名员工。

工业自动化与驱动技术集团（IA&DT）是西门子股份公司中最大的集团之一，是西门子工业领域的重要组成部分。它在制造业自动化、流程工业自动化、楼宇电气安装及电子装配系统领域提供创新、可信赖和高质量的产品、系统、解决方案和服务。

作为全集成自动化的核心组成部分，SIMATIC 在全球已经有 50 年的历史。50 年来，西门子自动化已经成为不断变化的工业制造业的缩影，它一次又一次地将生产力水平和质量提高到新的层次。

以一种最高效、最灵活、最经济的完整系统来解决变化多端的自动化任务。

业务范围

凭借全集成自动化，西门子成为业内唯一能够为所有工业领域提供综合架构以实现定制自动化解决方案的供应商。极高的集成度确保了所有产品的完美契合。设备制造商、工厂建造商、系统集成商以及最终用户均可从中受益：优化的流程降低了总拥有成本，缩短了产品上市时间，提高了产品质量。

我们的产品和系统早在开发阶段便具备了独有的集成特质。这样，即使是产品升级换代也能互相完美结合，用户的现有投资也能得到保障。换言之，全集成自动化对不断提高企业在工业领域中的竞争力起到至关重要的作用。

工业自动化系统产品涵盖了 SIMATIC S7 系列控制器，过程控制系统 SIMATIC PCS 7，SIMATIC HMI 系统，SIMATIC IT 制造执行系统，工控机等数万种产品。

控制器系列

SIMATIC 控制器有多种多样，包括从高性能可编程逻辑控制器的书本型迷你控制器 — LOGO!，到基于 PC 的控制器，无论多么苛刻的要求，它都能够满足。

这些控制器的共同特点是，在最小的空间里压缩了最大的处理能力，能满足最苛刻的机械和气候条件、高速及可扩展性等要求。

模块化控制器

LOGO! 智能逻辑控制器

LOGO! 智能逻辑控制器填补了继电器与 PLC 之间的技术空间，已发展成为模块化的标准组件产品。通过集成的 8 种基本功能和 30 种特殊功能，LOGO! 可以代替数以百计的开关设备，从时间继电器一直到接触器。

它有很好的抗振性和很高的电磁兼容性（EMC），完全符合工业标准，能够应用于各种气候条件。

S7-200CN

作为能够快速连接各种网络的小型控制器，S7-200CN系列控制器 适用于各行各业，如纺织机械、包装机械、空调机械、工程机械等制造行业。多种功能的高度集成使其不但适用于单机运行，还可以在网络中实现复杂控制功能，性价比极高。使用范围可覆盖从替代继电器的简单控制到更复杂的自动化控制，涉及所有与自动检测，自动化控制有关的工业及民用领域。

S7-1200

SIMATIC S7-1200 控制器具有模块化、结构紧凑、功能全面等特点，适用于多种应用场合，能够保障现有投资的长期安全。该控制器具有可扩展的灵活设计，符合工业通讯最高标准的通讯接口，以及全面的集成工艺功能，因此它可以作为一个组件集成在完整的综合自动化解决方案中。通用的接口、强大的通讯功能以及简单且与众不同的集成工程组态软件带给您全新的应用感受。SIMATIC S7-1200 和 SIMATIC HMI 精简面板完美的集成以及 STEP 7 Basic 工程组态软件为您提供了全新整合的小型自动化解决方案。

SIMATIC S7-300

作为一种通用型控制器，S7-300 能适合自动化工程中的各种应用场合，尤其是在生产制造工程中的应用。无论是快速的过程控制还是复杂的通用机械总能为您提供最佳解决方案。

满足不同用户需求的紧凑型、标准型、F- 型和 T- 型CPU 可供用户选择。体积小巧、功能强大、模块化、无排风扇结构、易于实现分布式的配置、以及易于掌握等特点，使 S7-300 成为一种既经济又实用的解决方案。

S7-300 满足中、小规模的性能要求，S7-300F 故障安全型自动化系统，为工厂安全提供安全保障；带有集成运动控制功能的 T-CPU 为您提供强大的控制核核心。

模块化控制器

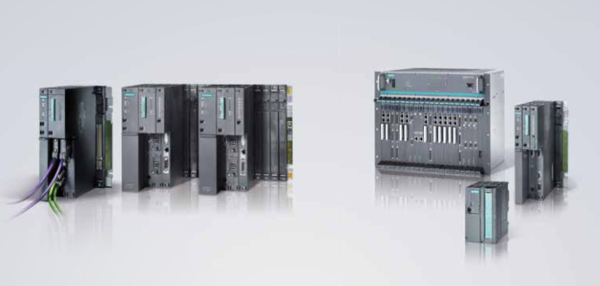

SIMATIC S7-400

功能强大的控制器 SIMATIC S7-400，针对制造自动化和过程自动

化中的所有中、高端的应用。分为标准型和冗余型两种，其中，

冗余型又可配置成故障安全型。强大的系统功能和便捷的用户界

面使得 SIMATIC S7-400 成为各种自动化功能的最佳技术和经济性

解决方案。

S7-400 标准型

• 大量模块和性能分级的 CPU

• 轻松实现分布式结构和广泛的通讯功能

• 当控制任务增加时，可自由扩展

S7-400H 冗余自动化系统

• 适用于重启成本极高、监管与维护要求低的过程冗余集中功能

• 提高 I/O 的可用性：切换式 I/O 配置

• 通过冗余 PROFIBUS-DP 来连接切换式 I/O

S7-400F/FH 故障/冗余容错安全自动化系统

• 通过符合 PROFIsafe 行规的 PROFIBUS DP 进行安全通讯

• 基于带有安全模块的 S7-400H 和 ET 200M

• 标准模块用于非安全相关的应用以及自动化系统

SIMATIC TDC

SIMATIC TDC（工艺和驱动控制系统）是一种数字控制系统，具有高

度的计算/算法性能和各种复杂程序的处理能力。提供有一个带有

300 个预组态功能块的丰富功能库，用于快速工程与组态。该系统

为模块化设计，根据特殊应用，可配备必要的计算/算术执行模板以

及数字、模拟、增量和绝对值编码器连接或通讯接口。

SIMATIC 控制系统涵盖以下产品：

• SIMATIC TDC 工艺和驱动控制系统

• FM 458-1 DP 模块

• T400 工艺模块

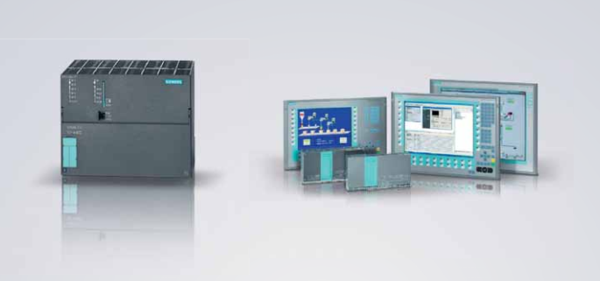

SIMATIC 嵌入式自动化

嵌入式 PC 或嵌入式设备与自动化软件（如软件 PLC，HMI 系统等）组合，在提高系统的可靠性与可用性的同时，做到了易于使用，具有极高的性能 — 价格比。嵌入式控制器以 Windows XP Embedded 或 Windows CE 作为操作系统，可预装多种 PLC 逻辑控制或/和可视化操作的 HMI 软件组合，适用于在单一平台上实现逻辑控制、工艺控制、可视化操作、数据处理和各种通信功能等。

包括：

• SIMATIC S7-mEC

• Microbox PC 427B-RTX 和 Microbox PC 427B-HMI/RTX

• 面板型 PC 477B-HMI 和面板型 PC 477B-HMI/RTX

• 多功能面板 MP 277 和 MP 377

PC-based 自动化

以 PC 平台为基础的自动化是典型的开放式 PC 结构与自动化世界最佳结合。

SIMATIC WinAC RTX — 装于 PC 上的 S7- 实时的软 PLC

• 优化用于要求高度灵活性和集成性的应用

• 用于要求严格确定性和高性能任务的软件解决方案。

• 带有用于保证控制组件具有确定性行为的实时扩展

功能。

WinAC RTX 2008 的特点：

• 通过 PROFINET 连接分布式 I/O

• 除了 PROFINET IO，它还可以使用 PROFINET CBA 和开放式用户通讯功能（通过 TCP 和 UDP 协议的开放式通讯）

• 支持软冗余

• 支持通过 WinAC ODK 软件实现与 C/C++ 程序的集成，以及与其他硬件集成

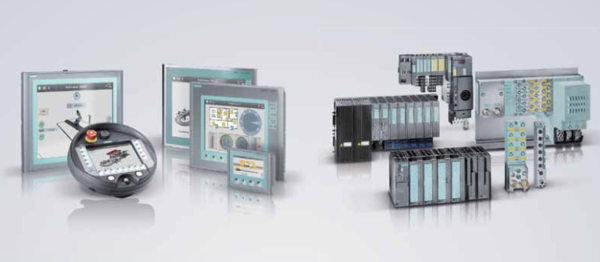

SIMATIC HMI 操作员控制和监视系统

SIMATIC 操作面板是全集成自动化（TIA）的一部分，产品类型包括按钮式控制面板到多功能面板，帮您轻松实现从简单机器应用到过程控制系统的全方位可视化解决方案。种类丰富的面板支持标准西门子 PROFIBUS-DP；PROFINET 和第三方通讯协议。高级系统功能选件帮助您实现复杂的自动化任务，如：高级网络通讯和诊断功能；电子签名和审计追溯功能和 Web 服务器功能等。

其主要类型可分为如下几种：

• SIMATIC 微型面板

• SIMATIC 移动面板

• SIMATIC 精简系列面板

• SIMATIC 标准面板

• SIMATIC 多功能面板

• SIMATIC WinAC MP 控制器

• SIMATIC 瘦客户机

• SIMATIC Panel PC（平板式 PC）

分布式 I/O

SIMATIC ET 200 分布式 IO 系统可以充分满足不同工业应用领域的不同需求 — 无论是有控制柜的 IP20 解决方案，还是环境恶劣无控制柜环境的 IP65/67应用；无论是 PROFIBUS DP 现场总线，还是基于工业以太网的PROFINET 现场总线，SIMATIC ET 200 产品家族均可满足要求。SIMATIC ET 200 可以给用户带来许多优势：

降低接线成本，减少系统维护时间，增加系统的灵活性等。

其主要产品系列涵盖：

• SIMATIC ET 200S

• SIMATIC ET 200M

• SIMATIC ET 200pro

• SIMATIC ET 200eco

• SIMATIC ET 200iSP

SIMATIC 软件

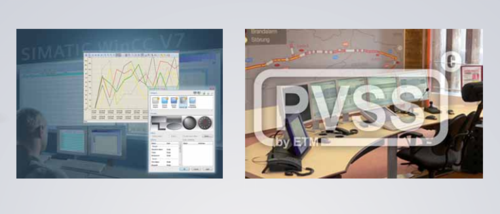

HMI/SCADA 软件：WinCC

SIMATIC® WinCC® 基于 Windows 平台，能为各种工业领域提供完备的监控与数据采集（SCADA）功能，涵盖单用户系统直到支持冗余服务器和远程 Web 客户机解决方案的多用户系统。WinCC 是跨公司垂直集成交换信息的基础，它采用了工厂智能，可以实现更大程度的生产过程的透明性。

HMI 组态软件：WinCC Flexible

统一的工程组态软件，用于组态 SIMATIC HMI 操作员面板、SIMOTION/SINUMERIK 面板式 PC 以及基于 PC的可视化软件 WinCC fl exible Runtime。

SIMATIC 工业软件：SIMATIC STEP 7

凭借 STEP 7 软件，我们打破了 PLC 与 PC 之间的障碍，过程与生产技术之间的障碍，甚至于标准软件与自动化软件之间的障碍。其中，STEP 7 基本版支持 LAD，FBD 和 STL；STEP 7 专业版包含基本版的内容，还额外提供 S7-SCL，S7-GRAPH 和 PLCSIM。

大型 SCADA 软件：PVSS

PVSS 产品是西门子公司在全球范围内推出的针对广域/分布式 SCADA 系统的解决方案；非常适用于具有大尺寸地理域伸展特性的行业；其灵活的扩展，模块化的部署，行业库集成机制和项目订制与开发等特性使其迅速成为世界范围的场区与广域 SCADA 系统的标准 IT 平台；能为工业领域提供完备的监控与数据采集（SCADA）功能。今后，PVSS 的功能和角色将不断更新

和强大，从而更好的适用未来广域 SCADA 系统的技术需要；其影响力正在向工业 IT 领域的各个角落延伸。

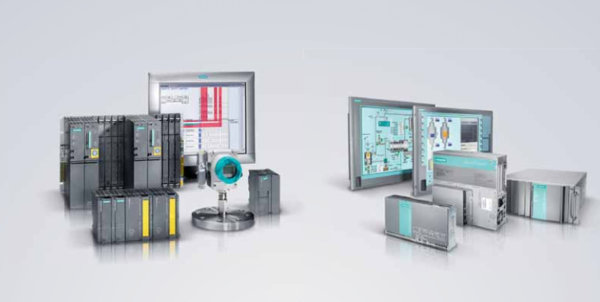

SIMATIC 安全集成

安全导向性的 SIMATIC 控制器（SIMATIC 安全集成）会监视自身，第一时间识别错误并采取相应措施，为人员、机器和环境提供安全保障。

工厂自动化的安全集成

工厂自动化安全集成应用于制造业自动化的安全场合

• 标准技术和安全技术并存于同一系统和网络下，用于高达 SIL 3 等级的故障安全应用

• 使用 S7-400F，S7-300F 和分布式 I/O 构成系统，STEP 7 中组态，通过分布式安全选件包和 TÜV 认证的功能组块，减少工程师负担

• 通过 PROFIsafe 行规进行 PROFIBUS 和 PROFINET 通信过程自动化的安全集成过程自动化安全集成应用于流程工业自动化的安全场合

• 用于高达 SIL 3 等级的安全、容错过程应用，轻松集成于 SIMATIC PCS 7

• 安全生命周期设计工具，如 SIMATIC Safety Matrix

Cause 和 Effects Tool 大大降低工作量，并符合 IEC61511 标准

• 通过 PROFIsafe 行规进行 PROFIBUS 通信

SIMATIC IPC 工控机

专业的自动化解决方案无时无刻不在对所使用的工业PC 提出多种多样的要求（抗震动、防冻、防尘、抗热、防水蒸气）。SIMATIC IPC 是用于此目的理想的工业标准PC 平台。

产品设计多样，能够用于各种应用：

• SIMATIC Rack PC（机架式 PC）

灵活、高性能的工业 PC，用于安装在 19" 机架上

• SIMATIC Box PC（箱式 PC）

小型紧凑而强固的工业 PC，用于标准安装

• SIMATIC Panel PC（面板式 PC）

强固、高性能的工业 PC，具有绚丽的显示器SIMATIC IPC 可以单独配置，并可以根据项目具体要求进一步满足客户需求（如外观设计、硬件扩展）。针对系统可用性的单独扩展，可以获得匹配的扩展组件。
