20 辊冷轧系统 项目简介 Project Introduction 该冷轧机组为进口 20 辊精密冷轧机组，该轧机除自动厚度控制（AGC）系统软硬件随主机进口外，其余电气传动及自动控制部分均在国内设计配套；技术条件涵盖了除液压 AGC 以外的电气传动、自动化控制软硬件系统。 该轧机是一种典型的七工位（上卷段开卷、上卷段收卷、前张力卷取、主机、后张力卷取、下卷段开卷、下卷段收卷）结构的精密冷轧机。通过在国内的机械、液压、电气、AGC、自控及其它设计配套，实现轧机完整功能，达到各项技术要求。 20 辊轧机在轧制薄带钢时由于其变形小、轧制力大、卷取张力大等特点，在不锈钢、硅钢等金属加工行业得到广泛使用 20 辊轧机具有适合于高强度材料大压下量轧制的整体牌坊，这种材料要求很小的厚度和平整度公差。轧机被布置的从操作侧看在首道轧制时带材由右向左穿行。带卷从开卷卷取机上被开卷，重新卷取到一个卷取机上，从而建立一个好的带卷。之后，这个实心卷筒上的带卷被轧制越过张力卷取位置，开卷进行首道轧制。轧机在后续的轧制过程中在前后张力卷取之间可以可逆轧制。本项目中的传动系统，全部采用西门子 SINAMICS S120 产品，而卷曲功能则使用运动控制器 SIMOTION D 来实现。SIMOTION D 以其独特的工艺功能完全取代以前的 T400。 工艺流程图 Work Flow Chart 本系统采用 SINAMICS S120 公共直流母线的 DC/AC 多传动方案，其结构形式为电源模 块和电机模块分开，电源模块将三相交流电整流为直流电，将多个电机模块连接到直流母线上，实现多传动控制，使各电机之间的能量共享，接线方便、简单。

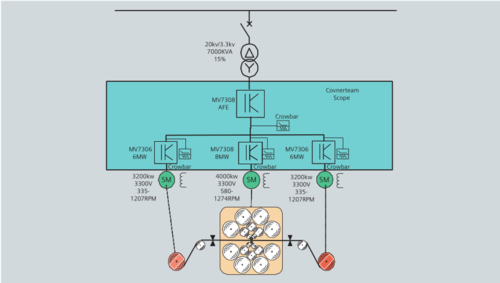

卷曲工艺系统采用 SIMOTION D 控制器，SIMOTION D 已集成的 CU320 控制器，用来控制前后张力卷取的两台 315kW 电机。其它电机用独立的 CU320 控制器控制，每个CU320 控制两台电机。SIMOTION D 与 PLC 通过 PROFIBUS DP 连接，CU320 控制器和接口模板通过 Drive-CLiQ 连接。 张力卷取、上卷段、下卷段、冷板的张力控制由 SIMOTION D 控制系统的张力控制功能完成。其中张力卷取、下卷段张力控制采用带张力计的直接张力控制，上卷段、冷板采用不带张力计的间接张力控制。SIMOTION D 可完成张力闭环、卷径计算、摩擦补偿、转动惯量补偿等张力控制功能。 系统配置图 System Configuration
• 采用 SINAMICS S120 系列变频器，与西门子 SIMATIC 控制器构成一体化的控制系统，系统运行可靠稳定 • 接线方便，一个 CU320 可以控制多个功率单元，都通过 DRIVE-CLiQ 连接，极易实现各传动装置之间的速度同步 • 用 SIMOTION D 来实现卷曲功能，简单、方便、可靠 • 传动系统设备维护方便，配置成本低 • 运行噪声小，装置体积小，显著缩小电控柜尺寸，降低成本 |
