精智面板系列 KP、TP、KTP

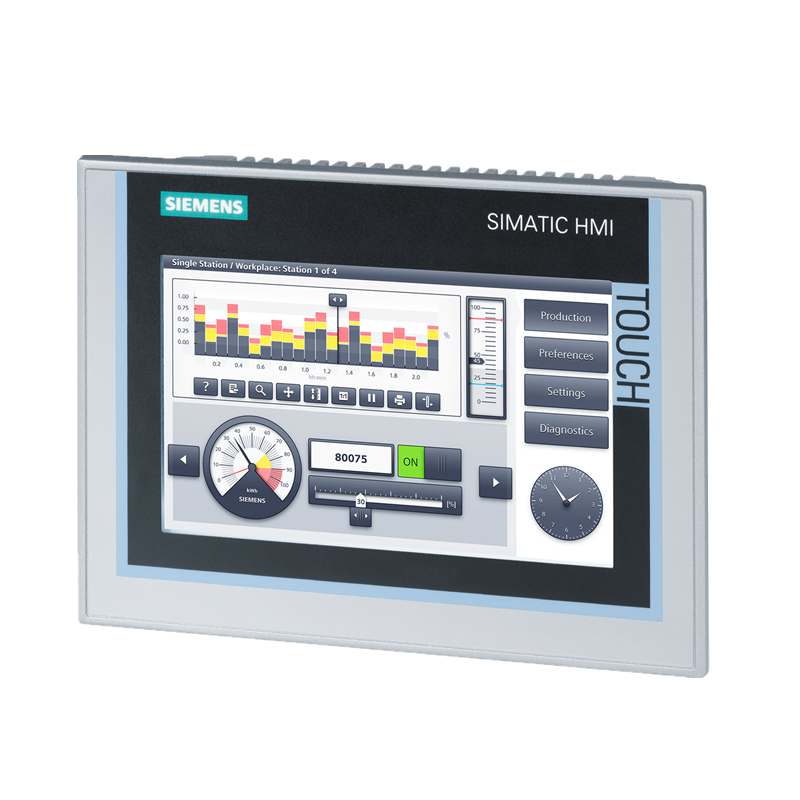

SIMATIC HMI Comfort Panel - 标准设备

• 优异的人机界面功能，适用于要求苛刻的应用

• 宽屏 TFT 显示屏，对角尺寸为 4 英寸、7 英寸、9 英寸、12 英寸、15 英寸、19 英寸和 22 英寸（全部 1600 万色），与此前的设备相比显示面积增加高达 40%

• 集成高端功能，带有归档、脚本、PDF/Word/Excel 查看器、Internet Explorer、Media Player 和 Web 服务器

• 可通过 PROFIenergy、HMI 项目或控制器在 0 - 100% 范围内调节显示屏亮度

• 现代工业设计，7" 及以上型号采用铸铝前端

• 所有触摸式设备都进行垂直安装

• 设备发生电源故障时，可确保数据安全和 SIMATIC HMI 存储卡的数据安全

• 创新服务于调试方案

• 画面刷新时间短，性能极高

• 通过了多种认证（例如，ATEX 2/22 和船舶认证），适用于条件极为恶劣的工业环境

• 所有型号都可用作 OPC UA 客户机或服务器

• 按键操作设备，每个功能键带 LED，全新文本输入机制，与手机键盘类似

• 所有按键都具有 200 万次使用寿命

• 使用 TIA Portal 组态环境的WinCC 工程组态软件进行组态

注意：

提供了 7" 和 15" 精智户外型。这些设备是专门针对恶劣环境中的户外应用设计的。具有最佳显示质量（甚至在阳光下）、具有抗紫外线前端等。

• 全集成自动化(TIA) 的集成组件：
  提高生产率，最小化工程费用，减少生存周期成本

  • 当安装空间有限时也可用在垂直位置（所有触控设备）。




• 具备下列特点，可降低维修和调试成本：

  • 组态效率高，项目下载快，因此组态和调试时间较短

  • 可通过可选的 SIMATIC HMI 存储卡进行自动备份

  • 背景照明寿命周期长

  • 免维护设计

  • 断电时可保证数据安全




• 由于具有输入/输出字段、图形、趋势曲线、柱状图、文本和位图等要素，可以简单、轻松地显示过程值

• 带有预组态屏幕对象的图形库

• 可全球使用£º

  • 可组态 32 种联机语言（包括亚洲和西里尔字符集）

  • 可以在线切换 32 种语言

  • 相关语言文本和图形




• 标准硬件和软件接口可提高灵活性，并省去附加硬件：

  • 内置 PROFIBUS 和 PROFINET 接口（7 英寸及以上型号，两个 PROFINET 端口，带集成开关）

  • 两个 SD 卡插槽，可用于存储归档和用户数据并用于自动备份

  • USB 设备接口可用于方便地下载项目

  • USB 主机接口可用于连接 USB 闪盘、键盘、鼠标和打印机

  • 对于 7 英寸及以上型号，可将音频输入/输出接口与集成的媒体播放器结合使用

  • 标准 Windows 存储格式（CSV），用于归档和配方，以使用标准工具（如 Microsoft Excel）实现进一步处理

  • 可通过 Sm@rtServer 选件进行模块化扩展，以便在各种 SIMATIC HMI 系统之间进行通讯和进行远程维护

  •


在生产、过程和楼宇自动化中，使用 SIMATIC HMI 舒适型面，板可以实现对简单机器和设备的本地控制和监视。它们可在所有类型的行业与应用中使用。它们非常适用于完成要求苛刻的可视化任务，由于所具有的集成功能，可针对每种应用选择适宜的设备。

KTP400 舒适型

• 4.3 英寸宽屏 TFT 显示屏，分辨率 480 x 272，1600 万色

• 1 个 PROFINET 接口和 1 个 PROFIBUS 接口

• 触摸屏和带 4 个触觉功能键的薄膜键盘

• TP 177B 触摸式面板 4 寸创新的后续产品


KP400 舒适型

• 4.3 英寸宽屏 TFT 显示屏，分辨率 480 x 272，1600 万色

• 1 个 PROFINET 接口和 1 个 PROFIBUS 接口

• 带 8 个触控功能键的薄膜键盘和系统键盘

• 操作员面板 OP77B 创新的后续产品


TP700 舒适型

• 7.0 英寸宽屏 TFT 显示屏，分辨率 800 x 480，1600 万色

• 1 个 PROFINET 接口（2 个端口，带集成开关）和 1 个 PROFIBUS 接口

• 触摸屏

• TP 177B/TP 277 触摸式面板和多功能面板 MP 177 6 寸创新的后续产品


KP700 舒适型

• 7.0 英寸宽屏 TFT 显示屏，分辨率 800 x 480，1600 万色

• 1 个 PROFINET 接口（2 个端口，带集成开关）和 1 个 PROFIBUS 接口

• 带 24 个功能键的薄膜键盘和系统键盘

• OP 177B/OP 277 6 寸操作员面板创新的后续产品


TP900 舒适型

• 9.0 英寸宽屏 TFT 显示屏，分辨率 800 x 480，1600 万色

• 1 个 PROFINET 接口（2 个端口，带集成开关）和 1 个 PROFIBUS 接口

• 触摸屏

• Multi Panel MP 277 8" Touch的创新后继产品


KP900 舒适型

• 9.0 英寸宽屏 TFT 显示屏，分辨率 800 x 480，1600 万色

• 1 个 PROFINET 接口（2 个端口，带集成开关）和 1 个 PROFIBUS 接口

• 带 26 个功能键的薄膜键盘和系统键盘

• Multi Panel MP 277 8" Key的创新后继产品


TP1200 舒适型

• 12.1 英寸宽屏 TFT 显示屏，分辨率 1280 x 800，1600 万色

• 1 个 PROFINET 接口（2 个端口，带集成开关）和 1 个 PROFIBUS 接口

• 触摸屏

• Multi Panel MP 277 10" Touch的创新后继产品


KP1200 舒适型

• 12.1 英寸宽屏 TFT 显示屏，分辨率 1280 x 800，1600 万色

• 1 个 PROFINET 接口（2 个端口，带集成开关）和 1 个 PROFIBUS 接口

• 带 34 个功能键的薄膜键盘和系统键盘

• Multi Panel MP 277 10" Key的创新后继产品


TP1500 舒适型

• 15.4 英寸宽屏 TFT 显示屏，分辨率 1280 x 800，1600 万色

• 2 个PROFINET 接口（2 个端口带有集成开关 + 支持千兆位的附加接口）和 1 个 PROFIBUS 接口

• 触摸屏

• Multi Panel MP 377 12" Touch的创新后继产品


KP1500 舒适型

• 15.4 英寸宽屏 TFT 显示屏，分辨率 1280 x 800，1600 万色

• 2 个PROFINET 接口（2 个端口带有集成开关 + 支持千兆位的附加接口）和 1 个 PROFIBUS 接口

• 带 36 个功能键的薄膜键盘和系统键盘

• Multi Panel MP 377 12" Key的创新后继产品


TP1900 舒适型

• 18.5 英寸宽屏 TFT 显示屏，分辨率 1366 x 768，1600 万色

• 2 个PROFINET 接口（2 个端口带有集成开关 + 支持千兆位的附加接口）和 1 个 PROFIBUS 接口

• 触摸屏

• Multi Panel MP 377 15" Touch的创新后继产品


TP2200 舒适型

• 21.5 英寸宽屏 TFT 显示屏，分辨率 1920 x 1080，1600 万色

• 2 个PROFINET 接口（2 个端口带有集成开关 + 支持千兆位的附加接口）和 1 个 PROFIBUS 接口

• 触摸屏

• Multi Panel MP 377 19" Touch的创新后继产品




• 过程参数的显示和修改

• 功能键用于直接触发按键操作设备（带有 KTP400）中的功能和操作。在功能键上最多可以同时配置 16 种功能。功能键可以用做 PROFIBUS DP输入外设设备或直接用作 PROFINET IO。

• 过程显示：

  • 矢量图形（各种线条与平面对象）

  • 对象的动态定位以及对象的动态显示/隐藏

  • 全图形显示、绘图和条形图显示

  • 每个趋势区域显示最多 8 个趋势；带滚动和缩放功能的趋势曲线图，可访问历史记录并灵活选择显示时间段；可通过阅读标尺来确定当前值并在一个表中显示

  • 综合图形库（SIMATIC HMI 符号库）

  • 图标：滑块、量表、时钟

  • 通过报警时钟进行循环功能处理




• 用于变量的多种功能

• 发信系统

  • 离散报警和模拟量报警（限值报警）

  • 具有可自由定义的消息级别（如状态/故障消息），用于定义确认响应和显示消息事件

  • 利用消息历史数据进行状态和故障消息管理

  • 与组态的消息屏幕、消息窗口和消息行




• 归档消息和过程值（在 CF/SD/多媒体存储卡/USB 闪盘上，或通过以太网在网络驱动器上归档）

  • 各种归档类型：循环归档和序列归档

  • 按照标准的 Windows 格式 （CSV） 对归档数据进行分类

  • 利用趋势曲线在线评估过程值归档

  • 可以使用标准工具（MS Excel、MS Access）进行外部分析




• 报警记录和值班记录

• 打印功能（参见“推荐打印机”）

• 语言更改

  • 32 种在线语言，32 种组态语言，包括亚洲和西里尔字母字符集。




• 配方管理

  • 带有附加数据存储器（在 SD/多媒体存储卡/USB 闪盘等上面）

  • 在面板上进行在线 / 离线处理

  • 以标准的 Windows 格式保存配方数据 (CSV)

  • 可利用标准工具（MS Excel、MS Access）进行外部处理




• 编程器功能 STATUS/FORCE VAR 与 SIMATIC S7 相结合

• 诊断显示与 SIMATIC S7 相结合可支持快速问题排查

• PLC 的屏幕选择允许从 PLC 进行操作员控制

• 通过 MS Internet Explorer 显示 HTML 文档

• VB 脚本，通过执行一些新功能，其中包括与变量接口（比较运算，环通等），从而具备良好的灵活性

• 过程画面、报警和变量的帮助文本

• 算术函数

• 限值监视用于输入和输出的可靠过程控制

组态

可使用工程软件 SIMATIC WinCC Comfort (TIA Portal) 进行组态。

SIMATIC HMI Comfort 面板可以连接到：

• SIMATIC S7 控制器

• 第三方控制器

  • Allen Bradley DF1，Allen Bradley EtherNet/IP

  • Modicon MODBUS RTU，Modicon MODBUS TCP/IP

  • Mitsubishi FX，Mitsubishi MC TCP/IP

  • Omron Hostlink/Multilink




• OPC UA client 或 OPC DA server

• 多协议能力

• 与其它 SIMATIC 人机界面系统进行 http 通信

• 通过以太网到高位 PC、网络打印机
