SIMATIC S7-1500F CPU 1516F-3 PN/DP 6ES7516-3FN01-0AB0
分享到:
SIMATIC S7-1500F CPU 1516F-3 PN/DP 6ES7516-3FN01-0AB0
编号: 6ES7516-3FN01-0AB0
品牌: 西门子/SIEMENS
型号: CPU 1516F-3 PN/DP
净重: 0.936 Kg
数量单位:
产品详情

6ES7516-3FN01-0AB0

SIMATIC S7-1500F, CPU 1516F-3 PN/DP, 中央处理器,带 1.5MByte 工作存储器用于 程序及 5MByte 用于数据, 第 1 个接口:PROFINET IRT 带双端口交换机, 第 2 接口:PROFINET RT, 第 3 接口:PROFIBUS, 10 ns 比特性能表现, 需要 SIMATIC 存储卡


CPU 1516F-3 PN/DP 具有:

  • 功能强大的处理器:
    CPU 处理每条二进制指令的时间小于 10 ns。

  • 大容量 RAM:
    1.5 MB 用于程序,5 MB 用于数据

  • 采用 SIMATIC 存储卡作为加装存储器;
    允许实现例如数据日志和归档等其它功能

  • 灵活扩展能力:
    单层配置,有最多 32 个模块(CPU + 31个模块)

  • 显示器的功能为:

    • 显示概览信息,如集成接口的 IP 地址、站名称、设备名称、位置标识符等。

    • 显示安全模式、最后一次下载的总体签名和日期(签名发生改变)。

    • 诊断信息显示

    • 模块信息显示

    • 显示设置

    • 显示可由用户定义的徽标

    • 设置 IP 地址

    • 日期和时间设置

    • 选择操作模式:

    • 复位 CPU 至出厂设置

    • 禁用/启用显示

    • 启用保护级别

    • 显示安全模式、最后一次下载的总体签名和日期(前面发生改变)。


  • PROFINET IO IRT 接口用于通过 PROFINET 进行分布式 I/O 连接

  • PROFINET 接口用于网络分离

  • PROFIBUS DP 接口用于通过 PROFIBUS 进行分布式 I/O 连接

  • 支持集中式和分布式配置中的 PROFIsafe


SIMATIC S7-1500 控制器产品定位及特点

最高的生产能力 — 最高的易用性 :

新一代的 SIMATIC S7-1500 控制器通过其多方面的革新,以其最高的性价比,在提升客户生产效率,缩短新产品上市时间,提高客户关键竞争力方面树立了新的标杆,并以其卓越的产品设计理念为实现工厂的可持续性发展提供强有力的保障。

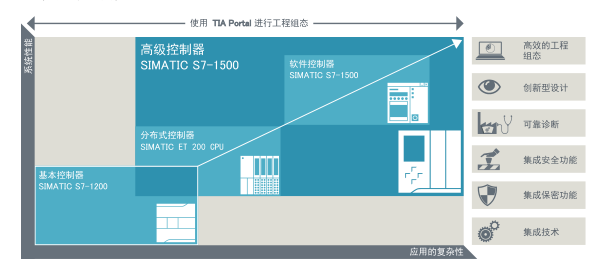

SIMATIC S7-1500 控制器产品定位

 高级控制器 — SIMATIC S7-1500 CPU 竭尽全力提升生产率

高性能

• CPU 最快位处理速度达 1ns

• 采用百兆级背板总线确保极端的响应时间

• 强大的通信能力,CPU 本体支持最多三个以太网网段

• 支持最快 125 µs 的 PROFINET 数据刷新时间


高效的工程组态

• 统一编程调试平台,程序通用,拓展性强

• 支持 IEC 61131-3 编程语言(LAD/FBD、STL、SCL 和 Graph)

• 借助 ODK,1500 可直接运行高级语言算法(C/C++)

• 1500F:同一控制器可执行标准和故障安全任务,同一网络可实现标准和故障安全通信

集成运动控制功能

• 可直接在控制器中对简单到复杂的运动控制任务进行编程(例如速度控制轴、凸轮传动)

• 可借助 I/O 模块实现各种工艺功能(例如 PTO)

• S7-1500T 进一步扩充 S7-1500 产品线,支持高端运动控制功能 (绝对同步,凸轮控制)


开放性

• 集成标准化的 OPC UA 通信协议,连接控制层和 IT 层,实现与上位 SCADA/MES/ERP 或者云端的安全高效通信。

• 通过 PLC SIM Adv 可将虚拟 PLC 的数据与仿真软件对接。虚拟调试提前预知错误,减少现场调试时间

集成信息安全

• 集成复制保护和专有技术保护功能可确保知识产权不受侵犯

• 改进保护功能,能够防止篡改并抵御网络威胁(身份验证)

可靠诊断

• 借助 1:1 LED 通道分配,可在现场快速定位错误

• 发生故障时无需编程就可通过编程软件、HMI、Web Server等途径快速实现通道级诊断

• 使用标准化的 ProDiag 功能,可高效分析过程错误,甚至在 HMI 中直接查看出现错误的程序段,大大减少调试与生产停机时间

创新型设计

• CPU自带面板支持诊断、初始调试和维护(变量状态、IP 地址分配、备份、趋势图显示,

读取程序循环时间,支持自定义页面,支持多语言)

• 智能多功能型 I/O 模块,优化的产品线,方便选型与备品备件

SIMATIC S7-1500 CPU 家族概览

全新的 S7-1500 带来了标准型,紧凑型,分布式以及开放式不同类型的 CPU 模块。凭借快速的响应时间、集成的 CPU 显示面板以及相应的调试和诊断机制,SIMATIC S71500 的 CPU 极大地提升了生产效率,降低了生产成本。
