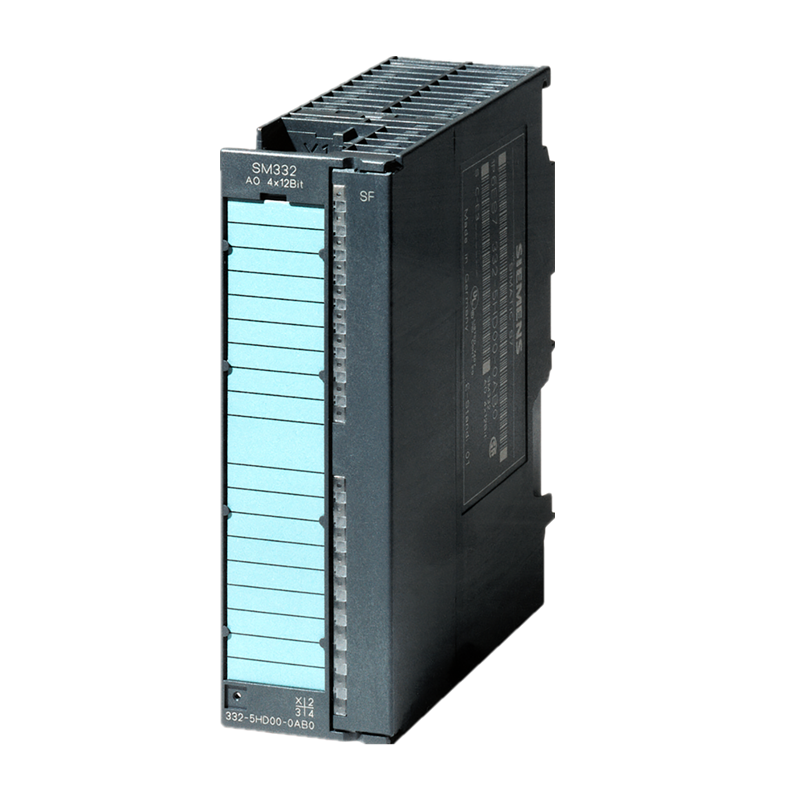

6ES7332-7ND02-0AB0
SIMATIC S7-300，模拟输出 SM 332，通道电位隔离 4 模拟输出，分辨率 16 位， 0-10V，1-5V，+/-10V，+/-20mA， 0/4-20mA，20针， 适用于节拍同步运行 改进的总线循环时间，用于 时钟同步运行
技术规范
商品编号 | 6ES7332-5HB01-0AB0 | 6ES7332-5HD01-0AB0 | 6ES7332-5HF00-0AB0 | 6ES7332-7ND02-0AB0 |
|---|
|
|
|
|
|
|---|
电源电压 |
|
|
|
|
负载电压 L+ |
|
|
|
|
| 24 V | 24 V | 24 V | 24 V |
| 是 | 是 | 是 | 是 |
输入电流 |
|
|
|
|
来自负载电压 L+（空载），最大值 | 135 mA | 240 mA | 340 mA | 290 mA |
来自背板总线 DC 5 V，最大值 | 60 mA | 60 mA | 100 mA | 120 mA |
功率损失 |
|
|
|
|
功率损失，典型值 | 3 W | 3 W | 6 W | 3 W |
模拟输出 |
|
|
|
|
模拟输出端数量 | 2 | 4 | 8 | 4; 时钟同步操作 |
电压输出，短路保护 | 是 | 是 | 是 | 是 |
电压输出，短路电流，最大值 | 25 mA | 25 mA | 25 mA | 40 mA |
电流输出，空载电压，最大值 | 18 V | 18 V | 18 V | 18 V |
输出范围，电压 |
|
|
|
|
| 是 | 是 | 是 | 是 |
| 是 | 是 | 是 | 是 |
| 是 | 是 | 是 | 是 |
输出范围，电流 |
|
|
|
|
| 是 | 是 | 是 | 是 |
| 是 | 是 | 是 | 是 |
| 是 | 是 | 是 | 是 |
负载电阻（在额定输出范围内） |
|
|
|
|
| 1 kΩ | 1 kΩ | 1 kΩ | 1 kΩ |
| 1 µF | 1 µF | 1 µF | 1 µF |
| 500 Ω | 500 Ω | 500 Ω | 500 Ω |
| 10 mH | 10 mH | 10 mH | 1 mH |
导线长度 |
|
|
|
|
| 200 m | 200 m | 200 m | 200 m |
输出端的模拟值构成 |
|
|
|
|
集成和转换时间/每通道分辨率 |
|
|
|
|
| 12 bit; ±10 V，±20 mA，4 mA 至 20 mA，1 V 至 5 V： 11 位 + 符号；0 V 至 10 V，0 mA 至 20 mA： 12 位 | 12 bit; ±10 V，±20 mA，4 mA 至 20 mA，1 V 至 5 V： 11 位 + 符号；0 V 至 10 V，0 mA 至 20 mA： 12 位 | 12 bit; ±10 V，±20 mA，4 mA 至 20 mA，1 V 至 5 V： 11 位 + 符号；0 V 至 10 V，0 mA 至 20 mA： 12 位 | 16 bit |
| 0.8 ms | 0.8 ms | 0.8 ms | 200 µs; 等时模式 操作中 640 µs |
起振时间 |
|
|
|
|
| 0.2 ms | 0.2 ms | 0.2 ms | 0.2 ms |
| 3.3 ms | 3.3 ms | 3.3 ms | 3.3 ms |
| 0.5 ms; 0.5 ms (1 mH)；3.3 ms (10 mH) | 0.5 ms; 0.5 ms (1 mH)；3.3 ms (10 mH) | 0.5 ms; 0.5 ms (1 mH)；3.3 ms (10 mH) | 0.5 ms |
误差/精度 |
|
|
|
|
整个温度范围内的操作错误限制 |
|
|
|
|
| 0.5 % | 0.5 % | 0.5 % | 0.12 % |
| 0.6 % | 0.6 % | 0.6 % | 0.18 % |
基本错误限制（25 °C 时的操作错误限制） |
|
|
|
|
| 0.4 % | 0.4 % | 0.4 % | 0.02 % |
| 0.5 % | 0.5 % | 0.5 % | 0.02 % |
报警/诊断/状态信息 |
|
|
|
|
诊断功能 | 是; 可参数化 | 是; 可参数化 | 是; 可参数化 | 是; 可参数化 |
可接入替代值 | 是; 可参数化 | 是; 可参数化 | 是; 可参数化 | 是; 可参数化 |
报警 |
|
|
|
|
| 是; 可参数化 | 是; 可参数化 | 是; 可参数化 | 是; 可参数化 |
诊断信息 |
|
|
|
|
| 是 | 是 | 是 | 是 |
诊断显示 LED |
|
|
|
|
| 是 | 是 | 是 | 是 |
电位隔离 |
|
|
|
|
模拟输出电位隔离 |
|
|
|
|
| 是 | 是 | 是 | 是 |
绝缘 |
|
|
|
|
绝缘测试，使用 | DC 500 V | DC 500 V | DC 500 V | DC 1500 V |
连接技术 |
|
|
|
|
需要的前置插头 | 20 针 | 20 针 | 40 针 | 20 针 |
尺寸 |
|
|
|
|
宽度 | 40 mm | 40 mm | 40 mm | 40 mm |
高度 | 125 mm | 125 mm | 125 mm | 125 mm |
深度 | 117 mm | 117 mm | 117 mm | 117 mm |
重量 |
|
|
|
|
重量，约 | 220 g | 220 g | 272 g | 220 g |
