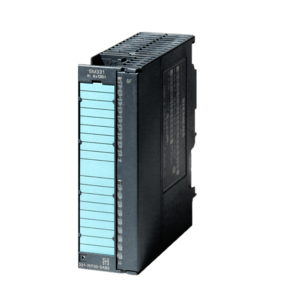

6ES7331-7PF01-0AB0
SIMATIC S7-300，模拟输入 SM 331，电位隔离，2/3/4 线， 8模拟输入，电阻，Pt100/200/1000 NI100/120/200/500/1000，CU10， 特性曲线符合 GOST 16（内部 24）位，50ms， 1个 40针
 | SIMATIC S7-300，模拟输入 SM 331，电位隔离，2/3/4 线， 8模拟输入，电阻，Pt100/200/1000 NI100/120/200/500/1000，CU10， 特性曲线符合 GOST 16（内部 24）位，50ms， 1个 40针 |
| 电源电压 |
| 负载电压 L+ |
| ● 额定值 (DC) | 24 V |
| ● 反极性保护 | 是 |
| 输入电流 |
| 来自负载电压 L+（空载），最大值 | 240 mA |
| 来自背板总线 DC 5 V，最大值 | 100 mA |
| 功率损失 |
| 功率损失，典型值 | 4.6 W |
| 模拟输入 |
| 模拟输入端数量 | 8 |
| ● 测量电阻时 | 8 |
| 电压输入允许的输入电压（毁坏限制），最大值 | 75 V; 35 V 持续电压，最大 1 s 内 75 V（占空比 1：20） |
| 输入范围 |
| ● 电压 | 否 |
| ● 电流 | 否 |
| ● 热电偶 | 否 |
| ● 电阻温度计 | 是 |
| ● 电阻 | 是 |
| 输入范围（额定值），电压 |
| ● 0 至 +10 V | 否 |
| ● 1 V 至 5 V | 否 |
| ● 1 V 至 10 V | 否 |
| ● -1 V 至 +1 V | 否 |
| ● -10 V 至 +10 V | 否 |
| ● -2.5 V 至 +2.5 V | 否 |
| ● -250 mV 至 +250 mV | 否 |
| ● -5 V 至 +5 V | 否 |
| ● -50 mV 至 +50 mV | 否 |
| ● -500 mV 至 +500 mV | 否 |
| ● -80 mV 至 +80 mV | 否 |
| 输入范围（额定值），电流 |
| ● 0 至 20 mA | 否 |
| ● -10 mA 至 +10 mA | 否 |
| ● -20 mA 至 +20 mA | 否 |
| ● -3.2 mA 至 +3.2 mA | 否 |
| ● 4 mA 至 20 mA | 否 |
| 输入范围（额定值），热电偶 |
| ● 类型 B | 否 |
| ● 类型 C | 否 |
| ● 类型 E | 否 |
| ● 类型 J | 否 |
| ● 类型 K | 否 |
| ● 类型 L | 否 |
| ● 类型 N | 否 |
| ● 类型 R | 否 |
| ● 类型 S | 否 |
| ● 类型 T | 否 |
| ● 类型 U | 否 |
| ● 类型 TXK/TXK(L) 符合 GOST | 否 |
| 输入范围（额定值），电阻温度计 |
| ● Cu 10 | 是 |
| ● Ni 100 | 是 |
| ● Ni 1000 | 是 |
| ● LG-Ni 1000 | 是 |
| ● Ni 120 | 是 |
| ● Ni 200 | 是 |
| ● Ni 500 | 是 |
| ● Pt 100 | 是 |
| ● Pt 1000 | 是 |
| ● Pt 200 | 是 |
| ● Pt 500 | 是 |
| 输入范围（额定值），电阻 |
| ● 0 至 150 欧姆 | 是 |
| ● 0 至 300 欧姆 | 是 |
| ● 0 至 600 欧姆 | 是 |
| 特性线性化 |
| ● 可参数化 | 是 |
| — 用于电阻温度计 | Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, Cu10；（标准/气候） |
| 导线长度 |
| ● 屏蔽，最大值 | 200 m |
| 输入端的模拟值构成 |
| 测量原理 | 集成 |
| 集成和转换时间/每通道分辨率 |
| ● 带有过调制的分辨率（包括符号在内的位数），最大值 | 16 bit; 二进制补码 |
| ● 可参数化的集成时间 | 是 |
| ● 基本转换时间 (ms) | 至 4 个通道：每个组件 10 ms，从第 5 个通道起：每个组件 190 ms，8 个通道：80 ms |
| ● 对于干扰频率 f1（单位 Hz）的干扰电压抑制 | 400 / 60 / 50 Hz |
| 传感器 |
| 信号传感器连接 |
| ● 对于利用两线制接口进行的电阻测量 | 是; 无电阻修正 |
| ● 对于利用三线制接口进行的电阻测量 | 是 |
| ● 对于利用四线制接口进行的电阻测量 | 是 |
| 误差/精度 |
| 整个温度范围内的操作错误限制 |
| ● 电阻，与输入范围有关，(+/-) | 0.1 % |
| ● 热电阻，与输入范围有关，(+/-) | ±1 K |
| 基本错误限制（25 °C 时的操作错误限制） |
| ● 电阻，与输入范围有关，(+/-) | 0.05 % |
| ● 热电阻，与输入范围有关，(+/-) | ±0,5 K |
| 报警/诊断/状态信息 |
| 诊断功能 | 是; 可参数化 |
| 报警 |
| ● 诊断报警 | 是; 每组可参数化 |
| ● 极限值报警 | 是; 可参数化 |
| ● 过程报警 | 是; 可参数化，通道 0 至 7 |
| 诊断信息 |
| ● 诊断信息可读 | 是 |
| 诊断显示 LED |
| ● 累积故障 SF（红色） | 是 |
| 电位隔离 |
| 模拟输入电位隔离 |
| ● 在通道和背板总线之间 | 是 |
| 绝缘 |
| 绝缘测试，使用 | DC 500 V |
| 连接技术 |
| 需要的前置插头 | 40 针 |
| 尺寸 |
| 宽度 | 40 mm |
| 高度 | 125 mm |
| 深度 | 120 mm |
| 重量 |
| 重量，约 | 272 g |
为数字量输入和输出模块接线
1. 打开数字量输入和输出模块的前面板。
2. 将前连接器推入 DI 和 DO，直至卡入到位。 在此接线位置，前连接器仍伸出于模块，
并且未连接至该模块。
3. 将大约 10 条导线 (1mm 2 ) 切至所需长度 (20 cm)，并在线端安装套管。
4. 按如下方式连接数字量输入模块的前连接器：
– 端子 L+： 连接电源上的端子 L+
– 端子 M： 连接电源上的端子 M
– 端子 3： 连接到按钮 1 的第一个连接点
– 端子 4： 连接到按钮 2 的第一个连接点
将按钮 1 和 2 上的两个未分配的连接点连接到电源上的 L+ 端子。
5. 按如下方式为数字量输出模块的前连接器接线：
– 端子 L+： 连接电源上的端子 L+
– 端子 M： 连接电源上的端子 M
6. 使导线向下穿出前连接器。
7. 按下模块顶部前连接器上的释放按钮。同时，将前连接器推向模块。 当释放按钮弹回其原来位置，表明前连接器已位于正确位置。
说明
请注意： 如果使用 40 针前连接器，还必须使用前连接器中心的固定螺钉进行固定。
8. 关闭数字量输入和输出模块以及电源的前面板。
