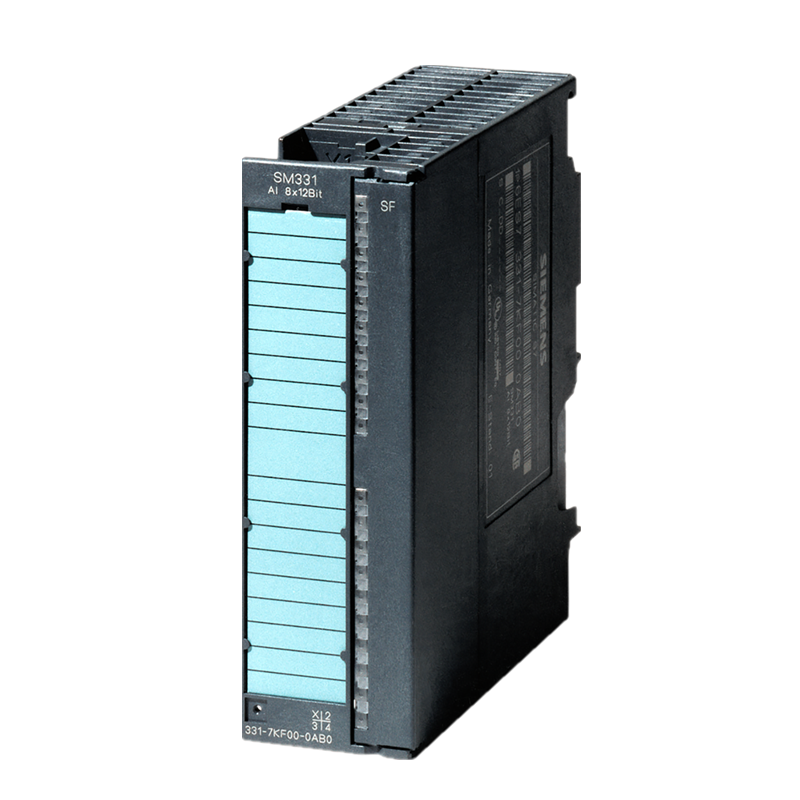

6ES7331-1KF02-0AB0
SIMATIC S7-300，模拟输入 SM 331，电位隔离 8模拟输入，分辨率 13 位 U/I/电阻/Pt100， NI100，NI1000，LG-NI1000， PTC/KTY， 66ms 转换时间； 1个 40针
| 输入电流 |
| 来自背板总线 DC 5 V，最大值 | 90 mA |
| 功率损失 |
| 功率损失，典型值 | 0.4 W |
| 模拟输入 |
| 模拟输入端数量 | 8 |
| ● 测量电阻时 | 8 |
| 电压输入允许的输入电压（毁坏限制），最大值 | 30 V; 12 V 持续电压，最大 1 s 内 30 V |
| 电流输入允许的输入电流（毁坏限制），最大值 | 40 mA |
| 输入范围 |
| ● 电压 | 是 |
| ● 电流 | 是 |
| ● 热电偶 | 否 |
| ● 电阻温度计 | 是 |
| ● 电阻 | 是 |
| 输入范围（额定值），电压 |
| ● 0 至 +10 V | 是 |
| ● 输入电阻（0 至 10 V） | 100 kΩ |
| ● 1 V 至 5 V | 是 |
| ● 输入电阻（1 V 至 5 V） | 100 kΩ |
| ● 1 V 至 10 V | 否 |
| ● -1 V 至 +1 V | 是 |
| ● 输入电阻（-1 V 至 +1 V） | 100 kΩ |
| ● -10 V 至 +10 V | 是 |
| ● 输入电阻（-10 V 至 +10 V） | 100 kΩ |
| ● -2.5 V 至 +2.5 V | 否 |
| ● -250 mV 至 +250 mV | 否 |
| ● -5 V 至 +5 V | 是 |
| ● 输入电阻（-5 V 至 +5 V） | 100 kΩ |
| ● -50 mV 至 +50 mV | 是 |
| ● 输入电阻（-50 mV 至 +50 mV） | 100 kΩ |
| ● -500 mV 至 +500 mV | 是 |
| ● 输入电阻（-500 mV 至 +500 mV） | 100 kΩ |
| ● -80 mV 至 +80 mV | 否 |
| 输入范围（额定值），电流 |
| ● 0 至 20 mA | 是 |
| ● 输入电阻（0 至 20 mA） | 100 Ω |
| ● -10 mA 至 +10 mA | 否 |
| ● -20 mA 至 +20 mA | 是 |
| ● 输入电阻（-20 mA 至 +20 mA） | 100 Ω |
| ● -3.2 mA 至 +3.2 mA | 否 |
| ● 4 mA 至 20 mA | 是 |
| ● 输入电阻（4 mA 至 20 mA） | 100 Ω |
| 输入范围（额定值），热电偶 |
| ● 类型 B | 否 |
| ● 类型 C | 否 |
| ● 类型 E | 否 |
| ● 类型 J | 否 |
| ● 类型 K | 否 |
| ● 类型 L | 否 |
| ● 类型 N | 否 |
| ● 类型 R | 否 |
| ● 类型 S | 否 |
| ● 类型 T | 否 |
| ● 类型 U | 否 |
| ● 类型 TXK/TXK(L) 符合 GOST | 否 |
| 输入范围（额定值），电阻温度计 |
| ● Cu 10 | 否 |
| ● Ni 100 | 是; 标准/气候 |
| ● 输入电阻 (Ni 100) | 100 MΩ |
| ● Ni 1000 | 是 |
| ● 输入电阻 (Ni 1000) | 100 MΩ |
| ● LG-Ni 1000 | 是; 标准/气候 |
| ● 输入电阻 (LG-Ni 1000) | 100 MΩ |
| ● Ni 120 | 否 |
| ● Ni 200 | 否 |
| ● Ni 500 | 否 |
| ● Pt 100 | 是; 标准/气候 |
| ● 输入电阻 (Pt 100) | 100 MΩ |
| ● Pt 1000 | 否 |
| ● Pt 200 | 否 |
| ● Pt 500 | 否 |
| 输入范围（额定值），电阻 |
| ● 0 至 150 欧姆 | 否 |
| ● 0 至 300 欧姆 | 否 |
| ● 0 至 600 欧姆 | 是 |
| ● 输入电阻（0 至 600 欧姆） | 100 MΩ |
| ● 0 至 6000 欧姆 | 是 |
| ● 输入电阻（0 至 6000 欧姆） | 100 MΩ |
| 热电偶 (TC) |
| 温度补偿 |
| — 可参数化 | 否 |
| — 内部温度补偿 | 否 |
| — 使用补偿盒进行的外部温度补偿 | 否 |
| 特性线性化 |
| ● 可参数化 | 是 |
| — 对于热电偶 | 否 |
| — 用于电阻温度计 | 是；Pt100 标准/气候；Ni100 标准/气候；Ni1000 标准/气候；LG-Ni1000 标准/气候 |
| 导线长度 |
| ● 屏蔽，最大值 | 200 m; 50 mV 时最大值为 50 m |
| 输入端的模拟值构成 |
| 测量原理 | 集成 |
| 集成和转换时间/每通道分辨率 |
| ● 带有过调制的分辨率（包括符号在内的位数），最大值 | 13 bit |
| ● 可参数化的集成时间 | 是; 60 / 50 ms |
| ● 基本转换时间 (ms) | 66 / 55 ms |
| ● 对于干扰频率 f1（单位 Hz）的干扰电压抑制 | 50 / 60 Hz |
| 传感器 |
| 信号传感器连接 |
| ● 对于作为两线制测量变送器时的电流测量 | 是; 附带外部供电 |
| ● 对于作为四线制测量变送器时的电流测量 | 是 |
| ● 对于利用两线制接口进行的电阻测量 | 是 |
| ● 对于利用三线制接口进行的电阻测量 | 是 |
| ● 对于利用四线制接口进行的电阻测量 | 是 |
| 误差/精度 |
| 整个温度范围内的操作错误限制 |
| ● 电压，与输入范围有关，(+/-) | 0.6 %; ±0.6% (±5V，10V，1-5V，0-10V；±0.5%（±50mV，500mV，1V |
| ● 电流，与输入范围有关，(+/-) | 0.5 %; ±20 mA，0 至 20 mA，4 至 20 mA |
| ● 电阻，与输入范围有关，(+/-) | 0.5 %; 0 至 6 千欧姆，0 至 600 千欧姆 |
| ● 热电阻，与输入范围有关，(+/-) | 1 K（Pt100，Ni100，气候；Ni1000，LG-Ni1000，标准；Ni1000，LG-Ni1000，气候）；1.2 K（Pt100，Ni100，标准） |
| 基本错误限制（25 °C 时的操作错误限制） |
| ● 电压，与输入范围有关，(+/-) | 0.4 %; 0.4 % (±5 V、10 V、1 至 5 V、0 至 10 V)；0.3 % (±50 mV、500 mV、1 V) |
| ● 电流，与输入范围有关，(+/-) | 0.3 %; ±20 mA，0 至 20 mA，4 至 20 mA |
| ● 电阻，与输入范围有关，(+/-) | 0.3 %; 0 至 6 千欧姆，0 至 600 千欧姆 |
| ● 热电阻，与输入范围有关，(+/-) | 1 开尔文（Pt100，Ni100，标准）；0.8 开尔文（Pt100，Ni100，气候；Ni1000，LG-Ni1000，标准；Ni1000，LG-Ni1000，气候） |
| 报警/诊断/状态信息 |
| 诊断功能 | 否 |
| 报警 |
| ● 诊断报警 | 否 |
| ● 极限值报警 | 否 |
| 诊断信息 |
| ● 诊断信息可读 | 否 |
| 诊断显示 LED |
| ● 累积故障 SF（红色） | 否 |
| 电位隔离 |
| 模拟输入电位隔离 |
| ● 在通道和背板总线之间 | 是 |
| 绝缘 |
| 绝缘测试，使用 | DC 500 V |
| 连接技术 |
| 需要的前置插头 | 40 针 |
| 尺寸 |
| 宽度 | 40 mm |
| 高度 | 125 mm |
| 深度 | 117 mm |
| 重量 |
| 重量，约 | 250 g |
概述
模拟量输入
用于连接电压和电流传感器、热电耦、电阻和热电。
应用
模拟量输入模板用来实现PLC与模拟量过程信号的连接。用于连接电压和电流传感器、热电耦、电阻和热电阻
功能
模拟量输入模块将来自过程的的模拟量信号转换为可在控制器中进行内部处理的数字量信号。
该模块具有如下特点：
分辨率为 9-15 位 + 符号位（具有不同的转换时间），可以设置。
各种量程；
电流/电压的默认设置是使用量程模块以机械方式设置的，可通过编程器和 STEP 7 的“Hardware configuration”进行细调。
中断能力；
该模块将诊断和限值中断发送到控制器的 CPU。
诊断；
该模块将综合诊断信息发送到 CPU。
概述
模拟量输入/输出
用于解决更复杂的模拟量过程信号控制任务
用于连接模拟传感器和执行机构，而无需增加测量放大器
HART 模块
用于在 SIMATIC S7 和 PCS 7 系统中使用 HART（高速寻址远程变送器）设备
可以连接所有变送器或HART传感器/执行器，这些设备必须可以使用HART协议进行通信
此外,还可以连接采用4-20mA技术的转换变送器(无HART协议)
只能插入到带 IM153-2 的 ET 200M 中
有关 HART 模块的详细信息，请参见 "ET 200M 分布式 I/O 站"。
应用
模拟量输入/输出模块用于处理自动化系统中的模拟量输入/输出任务。模拟传感器和执行器可以通过这些模块连接到自动化系统。
使用模拟量输入/输出模块给用户提供以下优点：
最佳适应性：
通过合适的模块组合方式，可以根据特定任务调整输入/输出的点数。节约了不必要的成本。
功能强大的模拟量处理技术：
多种输入/输出范围以及高精度允许连接多种不同的模拟量传感器和执行器。
设计
模拟量输入模块具有下列机械特性：
紧凑型设计
坚固的塑料机壳里包括：
指示组故障的红色指示灯
前连接器插接选件，装在前门后面而得到防护。
前门上的标签区。
连接器针脚分配，用于在前门内部进行配线。
安装方便
模块安装在 DIN 导轨上并通过总线连接器连接到相邻模块。没有插槽规则；输入地址由插槽决定。
当在 ET 200M 分布式 I/O 系统中与有源总线模块一起使用时，可以对数字量输入/输出模块进行热插拔，而不会有任何反应。其它模块继续工作。
方便用户接线
装置单元通过前置连接器连接。当首次连接模块时，编码设备锁定在连接器中，这样该连接器只能适合于同样类型的模块。更换模块时，对于新的同类型模块，可原封不动保持前连接器的接线状态。这样可以避免在更换模块的过程中将已接线的前连接器插入到错误模块中。
