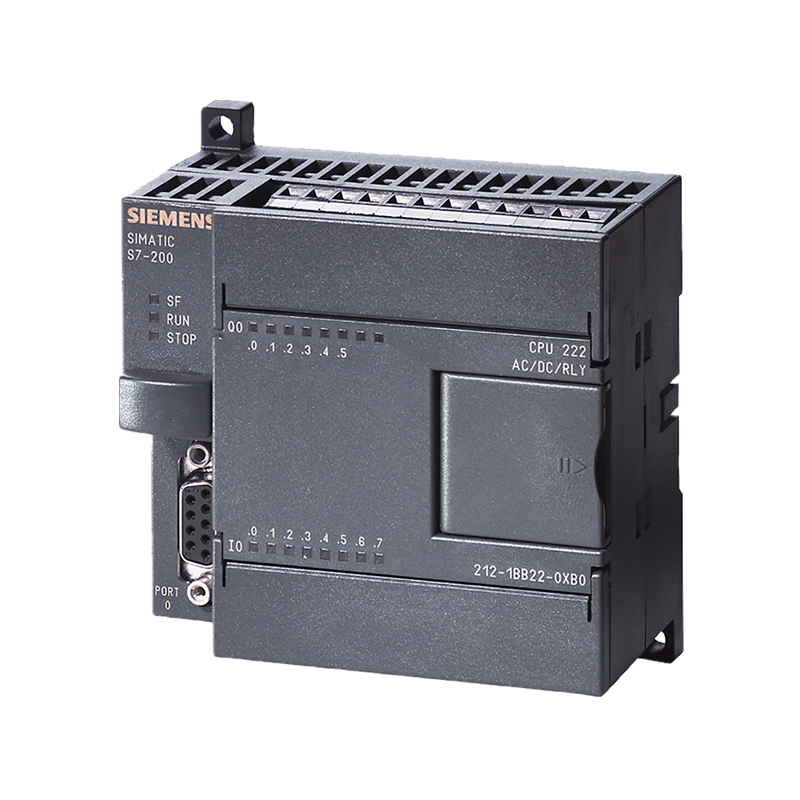

6ES7212-1AB23-0XB8
SIMATIC S7-200 CN，CPU 222 紧凑型设备，直流电源 8 个直流数字输入/6 个直流数字输出 4 KB 程序/2 KB 数据， PROFIBUS DP 可扩展 此 S7-200 CN 产品 只具有 CE 认证
| 源电压 |
| 额定值 (DC) |
|
| ● DC 24 V | 是 |
| 负载电压 L+ |
| ● 额定值 (DC) | 24 V |
| ● 允许范围，下限 (DC) | 20.4 V |
| ● 允许范围，上限 (DC) | 28.8 V |
| 输入电流 |
| 接通电流，最大值 | 10 A; 28.8 V 时 |
| 来自电源电压 L+，最大值 | 500 mA; 85 mA 至 500 mA，对于扩展组件输出电流 (5 V DC) 340 mA |
| 传感器供电 |
| 24 V 传感器供电 |
| ● 24 V | 是; 允许范围：15.4 至 28.8 V |
| ● 短路保护 | 是; 电子的，在 600 mA 时 |
| ● 输出电流，最大值 | 180 mA |
| 功率损失 |
| 功率损失，典型值 | 5 W |
| 存储器 |
| 存储器模块数量（可选） | 1; 插拔式存储器模块，内容与集成 EEPROM 一致，另外还可以分类存放配方、数据记录和其它文件。 |
| 工作存储器 |
| ● 集成（用于程序） | 4 kbyte |
| ● 集成（用于数据） | 2 kbyte |
| 缓冲 |
| ● 存在 | 是; 程序：整个程序位于集成 EEPROM 中，免维护，可通过 CPU 编程；数据：整个从 PG/PC 下载的 DB 1 位于集成 EEPROM 中，免维护，DB 1 的即时数值位于 RAM 中，剩余标记、计时器、计数器等通过高效电容器免维护；可选择用于长时间缓冲的电池 |
| 蓄电池 |
| 缓冲器电池 |
| ● 缓冲器时间，最大值 | 50 h; （40 °C 下至少 8 小时）；200 天（典型值）附带可选择的电池模块 |
| CPU-处理时间 |
| 对于位运算，最大值 | 0.22 µs |
| 计数器、定时器及其剩磁 |
| S7 计数器 |
| ● 数量 | 256 |
| 剩磁 |
| — 可调整 | 是; 关于高效电容器或电池 |
| — 下限 | 1 |
| — 上限 | 256 |
| 计数范围 |
| — 下限 | 0 |
| — 上限 | 32 767 |
| S7 时间 |
| ● 数量 | 256 |
| 剩磁 |
| — 可调整 | 是; 关于高效电容器或电池 |
| — 上限 | 64 |
| 时间范围 |
| — 下限 | 1 ms |
| — 上限 | 54 min; 4 个计时器：1 ms 至 30 s；16 个计时器：10 ms 至 5 min；236 个计时器：100 ms 至 54 min |
| 数据范围及其剩磁 |
| 标记 |
| ● 数量，最大值 | 32 byte |
| ● 存在剩磁 | 是; M 0.0 至 M 31.7 |
| ● 在带电池的情况下保留 | 0 至 255，关于高效电容器或电池，可调整 |
| ● 在不带电池的情况下保留 | 0 至 112 在 EEPROM 中，可调整 |
| 硬件扩展 |
| 扩展支架数量，最大值 | 2; 只能使用 S7-22x 系列的扩展模块。由于输出电流受限，扩展模块的使用可能受到限制。 |
| 可连接的编程设备/PC | SIMATIC PG/PC，标准 PC |
| 扩展模块 |
| ● 模拟输入端/输出端，最大值 | 10; 最大 8 个输入和 2 个输出（EM）或最大 0 个输入和 4 个输出（EM） |
| ● 数字输入端/输出端，最大值 | 78; 最多 40 个输入和 38 个输出（CPU + EM） |
| ● AS 接口输入端/输出端，最大值 | 62; AS 接口 A/B 从站 (CP 243-2) |
| 数字输入 |
| 数字输入端数量 | 8 |
| 源型输入/漏性输入 | 是; 可选择，每组 |
| 输入电压 |
| ● 额定值 (DC) | 24 V |
| ● 对于信号“0” | 0 至 5 V |
| ● 对于信号“1” | 最小值 15 V |
| 输入电流 |
| ● 对于信号“1”，典型值 | 2.5 mA |
| 输入延迟（输入电压为额定值时） |
| 对于标准输入端 |
| — 可参数化 | 是; 全部 |
| — 从“0”到“1”时，最小值 | 0.2 ms |
| — 从“0”到“1”时，最大值 | 12.8 ms |
| 对于报警输入端 |
| — 可参数化 | 是; E 0.0 至 E 0.3 |
| 用于技术功能 |
| — 可参数化 | 是; （E 0.0 至 E 0.5）30 kHz |
| 导线长度 |
| ● 屏蔽，最大值 | 500 m; 标准入口： 500 m，快速计数器： 50 m |
| ● 未屏蔽，最大值 | 300 m; 不用于高速信号 |
| 数字输出 |
| 数字输出端数量 | 6; 晶体管 |
| 短路保护 | 否; 外部预设 |
| 感应式关闭电压的限制 | 1 W |
| 输出端的通断能力 |
| ● 电阻负载时的最大值 | 0.75 A |
| ● 照明负载时的最大值 | 5 W |
| 输出电压 |
| ● 对于信号 “1”，最小值 | DC 20 V |
| 输出电流 |
| ● 对于信号“1”的额定值 | 750 mA |
| ● 针对信号“0”的剩余电流，最大值 | 10 µA |
| 电阻负载时的输出延迟 |
| ● 从 “0” 到“1”，最大值 | 15 µs; 标准输出，最大值（A 0.2 至 A 0.5）15 µs；脉冲输出，最大值（A 0.0 至 A 0.1）2 µs |
| ● 从 ”1” 到“0”，最大值 | 130 µs; 标准输出，最大值（A 0.2 至 A 0.5）100 µs；脉冲输出，最大值（A 0.0 至 A 0.1）10 µs |
| 两个输出端并联 |
| ● 用于增加功率 | 是 |
| 开关频率 |
| ● 电阻负载的脉冲输出端，最大值 | 20 kHz; A 0.0 至 A 0.1 |
| 输出端的总电流（每组） |
| 所有安装位置 |
| — 最高可达 40 ℃，最大值 | 4.5 A |
| 水平安装位置 |
| — 最高可达 55 ℃，最大值 | 4.5 A |
| 继电器输出端 |
| ● 继电器输出端数量 | 0 |
| ● 继电器输出端数量，集成 | 0 |
| 导线长度 |
| ● 屏蔽，最大值 | 500 m |
| ● 未屏蔽，最大值 | 150 m |
| 模拟输入 |
| 模拟电位计数量 | 1; 模拟电位计；分辨率 8 位 |
| 传感器 |
| 可连接传感器 |
| ● 双线传感器 | 是 |
| — 允许的闭路电流（双线传感器） 最大值 | 1 mA |
| 1. 接口 |
| 接口类型 | 集成 RS 485 接口 |
| 物理组成 | RS 485 |
| 协议 |
| ● MPI | 是; 作为 MPI 从站，用于和 MPI 主站的数据交换（S7-300/S7-400-CPU、OP、TD、按钮式面板）；S7-200 内部 CPU/CPU 通讯在 MPI 网络中可能受限；传输速率 19.2/187.5 kbit/s |
| ● PPI | 是; 附带 PPI 协议，用于编程功能、HMI 功能 (TD 200,OP)，S7200内部CPU/CPU通讯；传输速率 9.6/19.2/187.5 kbit/s |
| ● 串行数据交换 | 是; 作为可自由编程的接口，使用附带 ASCII 协议波特率的外部设备用于串联数据交换： 1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 kbps；PC/PPI 电缆也可用作 RS 232/RS 485 变换器 |
| MPI |
| ● 传输速率，最小值 | 19.2 kbit/s |
| ● 传输速率，最大值 | 187.5 kbit/s |
| 集成功能 |
| 计数器数量 | 4; 快速计数器（每 30 kHz），32 位（包括符号），可用作正向或反向计数器或用于连接 2 个附带 2 个旋转 90° 的脉冲序列的增量编码器（最大 20 kHz（A/B）计数器）；释放和复位输入可参数化；当达到额定值时有中断可能（包括任意内容的子程序的调用）；转换计数方向等 |
| 计数频率（计数器），最大值 | 30 kHz |
| 报警输入端的数量 | 4; 4 个上升脉冲和/或 4 个下降脉冲 |
| 脉冲输出端的数量 | 2; 快速输出端，20 kHz，有中断可能；脉冲波长和频率可调制 |
| 极限频率（脉冲） | 20 kHz |
| 电位隔离 |
| 数字输入电位隔离 |
| ● 在通道之间 | 是 |
| ● 在通道之间，分组点数 | 4 |
| 数字输出电位隔离 |
| ● 在通道之间 | 是; 光电耦合器 |
| ● 在通道之间，分组点数 | 6 |
| 允许的电位差 |
| 在不同电路之间 | DC 500 V 在 DC 24 V 和 DC 5 V 之间 |
| 防护等级和防护类别 |
| 防护等级符合 EN 60529 |
|
| ● IP20 | 是 |
| 环境要求 |
| 运行中的环境温度 |
| ● 水平安装，最小值 | 0 °C |
| ● 水平安装，最大值 | 55 °C |
| ● 垂直安装，最小值 | 0 °C |
| ● 垂直安装，最大值 | 45 °C |
| 气压符合 IEC 60068-2-13 标准要求 |
| ● 允许范围，下限 | 860 hPa |
| ● 允许范围，上限 | 1 080 hPa |
| 相对空气湿度 |
| ● 操作，最小值 | 5 % |
| ● 操作，最大值 | 95 %; RH 应力强度 2 符合 IEC 1131-2 |
| 组态 |
| 编程 |
| ● 操作备用装置 | 二进制运算、比较运算、时间运算、计数运算、时钟运算、传输运算、表格运算、逻辑运算、移动和旋转运算、转换运算、程序控制运算、中断和通讯运算、堆叠运算、固定点运算、浮点运算、数字功能 |
| ● 程序编辑 | 自由循环 (OB 1)，报警控制，时间控制（1 至 255 ms） |
| ● 程序组织 | 1 OB，1 DB，1 SDB 子程序有/无参数传输 |
| ● 子程序数量，最大值 | 64 |
| 编程语言 |
| — KOP | 是 |
| — FUP | 是 |
| — AWL | 是 |
| 技术保护 |
| ● 用户程序保护/密码保护 | 是; 3 级密码保护 |
| 连接技术 |
| 插拔式 I/O 端子 | 否 |
| 尺寸 |
| 宽度 | 90 mm |
| 高度 | 80 mm |
| 深度 | 62 mm |
| 重量 |
| 重量，约 | 270 g |
