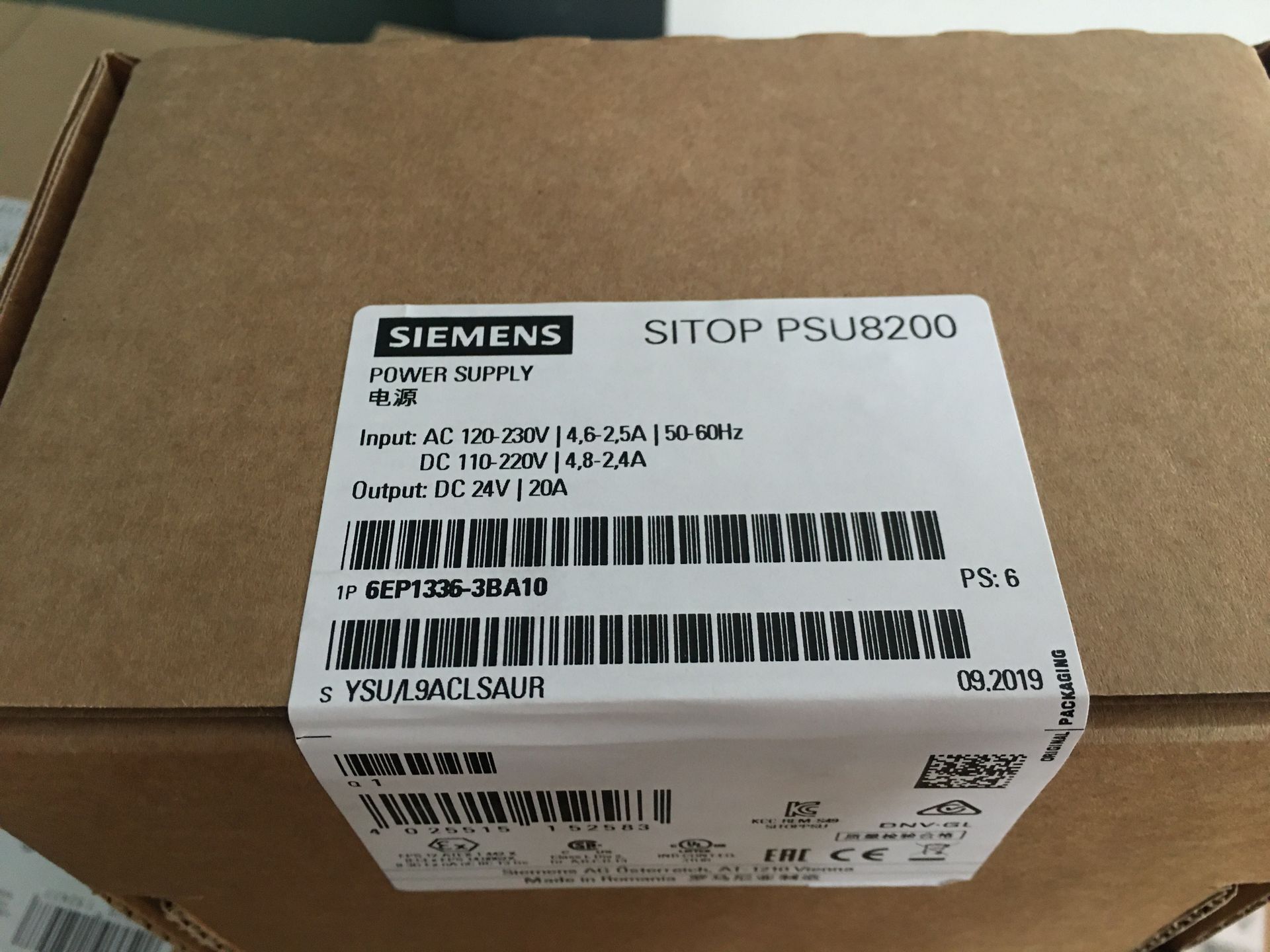

电源SITOP PSU8200 24 V/20 A

SITOP PSU8200 20 A 调节型电源 输入：AC 120-230 V DC 110-220 V 输出：DC 24 V/20 A

输入

输入单相和两相交流或直流

Wertebereich120 ... 230 V

电压范围 AC85 ... 275 V

● 备注当V输入 < 100 V AC 或 DC，降额使用直至温度低于 50 °C时

供电电压

● DC 时110 ... 220 V

输入电压

● DC 时88 ... 350 V

广域输入是的

断点桥接Vin = 230 V时

Ia 额定时的断电桥接，最小值20 ms; Vin = 230 V时

电源频率额定值 150 Hz

电源频率额定值 260 Hz

Wertebereich45 ... 65 Hz

输入电流

● 输入电压额定值为 120 V 时4.6 A

● 输入电压额定值为 230 V 时2.5 A

接通电流限制 (+ 25 °C)，最大值20 A

I²t，最大值5 A²·s

已安装的输入保险丝有

电源线中的保护装置 (IEC 898)建议在单项运行时所选微型断路器：10A 特性曲线C;要求2相运行时：2极连接的断路器或断路器 3RV2711-1HD10 (UL 489) 120 V时 或3RV2711-1ED10 (UL 489) 230 V时

输出

输出调节后、零电位直流电压

额定 DC 电压额定值 Ua24 V

总容错，静态 ±3 %

静态电网调节，约0.1 %

静态负载调节，约0.3 %

剩余波纹度双重峰值，最大值100 mV

剩余波纹度双重峰值，典型值80 mV

尖峰双重峰值，最大值（频带宽带约 20 MHz）200 mV

尖峰双重峰值，典型值（频带宽带约 20 MHz）100 mV

Wertebereich24 ... 28.8 V

产品功能 可调整输出电压是的

输出电压的设置通过电位器

运行显示24 V 的绿色 LED 正常

信号装置继电器触点（常开节点，额定值60 V DC / 0.3 A）表示“24V正常”

启动/关闭特性V输出无超调（软启动）

起动延迟，最大值1.5 s

电压上升，典型值50 ms

● Ia 额定电流额定值20 A

Wertebereich0 ... 20 A

● 备注+60 ... +70 °C: 降额使用 3%/K

输出的有效功率 典型480 W

瞬时过载电流

● 运行期间短路 典型60 A

过电流持续过载时间

● 运行期间短路25 ms

恒定的过载电流

● 启动期间短路 典型30 A

用于提高功率的并联能力是的; 输出特性可变

用于提高功率的可并联设备的数量，台2

效率

Ua 额定、Ia 额定时的效率，约93 %

Ua 额定、Ia 额定时的功耗，约42 W

闭环控制

动态电网调节（Ue 额定 ±15 %），最大值0.5 %

动态负载调节 (Ia: 50/100/50 %)，Ua ± 典型值1 %

负载跃变 50 到 100 % 的调节时间，典型值1 ms

负载跃变 100 到 50 % 的调节时间，典型值1 ms

调节时间 最大值5 ms

保护和监测

输出过压保护< 33 V

电流限制，典型值21.5 A

输出的特性 短路保护是的

短路保护两者选一，恒流特性约 23 A 或锁闭关机

持续短路电流 有效值

● 典型23 A

过电流过载能力 正常运行时过载150%额定电流输出 ， 5s/min

超载/短路显示黄色LED指示“过载”，红色LED指示“闭锁关机“

安全

初级/次级电位隔离是的

电位隔离符合 EN 60950-1 和 EN 50178 的 SELV 输出电压

防护类别Class I

泄漏电流

● 最大值3.5 mA

● 典型1 mA

防护等级 (EN 60529)IP20

认证

CE 标识是的

UL/cUL (CSA) 许可cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259; cCSAus (CSAC22.2 No. 60950-1, UL 60950-1)

防爆IECEx Ex nA nC IIC T3 Gc; ATEX (EX) II 3G Ex nA nC IIC T3 Gc; cCSAus(CSA C22.2 No. 213, ANSI/ISA-12.12.01) Class I, Div. 2, Group ABCD, T3

FM 许可-

CB 许可是的

造船许可ABS, DNV GL

EMC

发射干扰（辐射）EN 55022 Class B

电网谐波限制EN 61000-3-2

抗干扰能力（免疫）EN 61000-6-2

环境条件

环境温度

● 运行期间-25 ... +70 °C

— 备注在自然对流情况下；已在高于 -40 °C 的环境下进行了启动测试 额定电压

● 运输期间-40 ... +85 °C

● 存放期间-40 ... +85 °C

湿度等级符合 EN 60721气候类型为 3K3，5 … 95% 无冷凝

机械装置

连接技术螺栓连接

● 接口/电源输入L, N, PE: 每 0.2 ... 4 mm² 1个 螺钉型端子 单芯/多股

● 接口/输出+, -: 每 0.2 ... 4 mm² 2个螺钉型端子

● 接口/辅助触点13, 14 (告警信号): 每 0.14 ... 1.5 mm² 1个螺钉型端子

宽度 外壳的90 mm

高度 外壳的125 mm

深度 外壳的125 mm

须遵守间距

● 上50 mm

● 下50 mm

● 左0 mm

● 右0 mm

重量，大约1.2 kg

产品特点 外壳的 可顺序排列的壳体是的

安装安装在DIN导轨 EN 60715 35x7.5/15上

电气附件缓冲模块

机械附件设备标识标签 20 mm × 7 mm，钛灰色 3RT2900-1SB20

平均故障间隔时间 (MTBF) 40 °C 时667 048 h

其他说明在额定输入电压和环境温度25℃的参数（除非另有规定）
