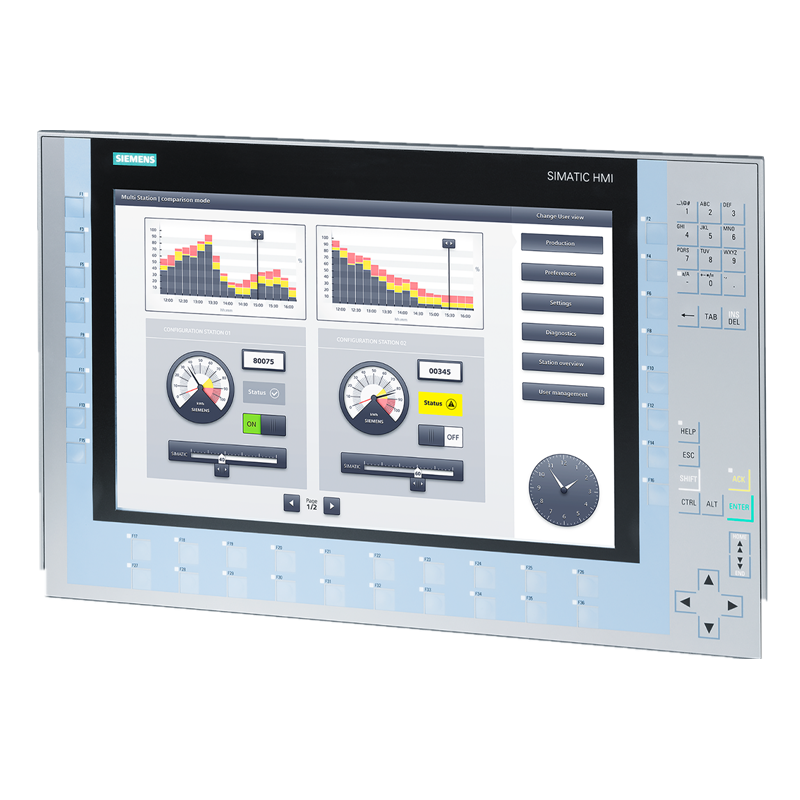

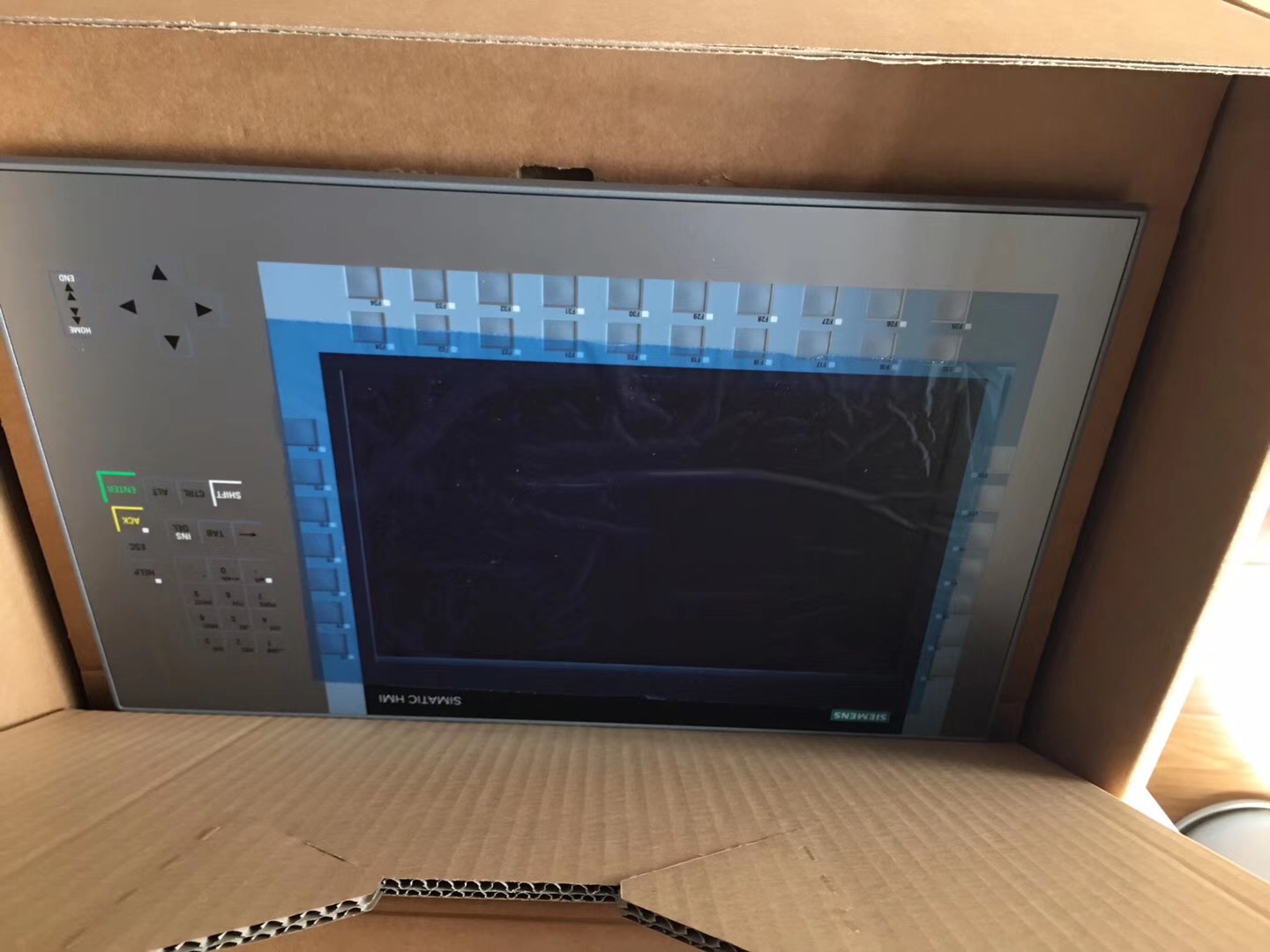

西门子KP1500 Comfort 6AV2124-1QC02-0AX1
SIMATIC HMI KP1500 Comfort， 精智面板， 按键操作， 15” 宽屏 TFT 显示屏， 一千六百万色， PROFINET 接口， MPI/PROFIBUS-DP 接口， 24MByte 项目组态存储器， WEC 2013， 可项目组态的最低版本 WinCC Comfort V14 SP1 带 HSP
产品类型标志KP1500 Comfort
显示
显示屏规格TFT
屏幕对角线15.4 in
屏幕宽度331.2 mm
屏幕高度207 mm
颜色数量16 777 216
分辨率（像素）
● 水平图像分辨率1 280 Pixel
● 垂直图像分辨率800 Pixel
背光灯
● MTBF 背景照明（温度为 25 °C 时）80 000 h
● 可调节背景照明是; LED，可调光
操作元件
键盘字体
● 功能按键
— 功能按键数量36
— 带 LED 的功能按键数量36
● 带有 LED 的按键是
● 系统按键是
● 数字键盘是
● 字母数字键盘是
触摸屏
● 触摸屏规格否
过程操作扩展
● DP 直接 LED（LED 作为 S7 输出外设）
— F1...Fx36
● 直接按键（按键作为 S7 输入外围设备）
— F1...Fx36
安装方式/安装
安装位置垂直
可以垂直安装（纵向格式）否
可以横向安装（横向格式）是
无外部通风时的最大允许倾斜角度35°
电源电压
电源的电压类型DC
额定值 (DC)24 V
允许范围，下限 (DC)19.2 V
允许范围，上限 (DC)28.8 V
输入电流
耗用电流（额定值）1.7 A
接通电流脉冲 I²t0.5 A²·s
功率
接收的有效功率典型值41 W
处理器
处理器类型X86
存储器
闪存是
RAM是
用于用户数据的可用存储器24 Mbyte
输出类型
Info LED否
电源 LED否
Error LED否
声音
● 蜂鸣器否
● 扬声器是
时间
时钟
● 硬件时钟（实时时钟）是
● 软件时钟是
● 缓存是; 缓冲持续时间典型值为 6 周
● 可同步是
接口
工业以太网接口数量2; 2 个端口（交换机）+ 独立端口
RS 485 接口数量1; RS 422 / 485 接口组合
RS 422 接口数量0
RS 232 接口数量0
USB 接口数量2; USB 2.0
20 mA 接口数量 (TTY)0
并行接口数量0
其他接口数量0
SD 卡插槽数量2
带软件接口否
工业以太网
● 工业以太网状态 LED3
● 集成开关的端口数量2
协议
PROFINET是
PROFINET IO 支持的协议是
IRT是
PROFIBUS是
MPI是
协议（以太网）
● TCP/IP是
● DHCP是
● SNMP是
● DCP是
● LLDP是
网络属性
● HTTP是
● HTTPS是
● HTML是
● XML是
● CSS是
● Active X是
● JavaScript是
● Java VM否
冗余模式
● MRP是
其他协议
● CAN否
● 支持 EtherNet/IP 协议是
● MODBUS是
报警/诊断/状态信息
诊断信息
● 诊断信息可读是; S7 控制器
EMV
依据 EN 55 011 标准抑制无线电干扰辐射
● 极限值等级 A 适用于工业领域中的应用是
● 极限值等级 B 适用于居民区中的应用否
防护等级和防护类别
IP（正面）IP65
包括类型 4，正面是
包括类型 4x 正面是
IP（背面）IP20
标准、许可、证书
CE 标记是
cULus是
RCM（C-TICK 格式）是
KC 许可是
EAC（Gost-R 格式）是
在防爆区域使用
● ATEX 区域 2否
● ATEX 区域 22否
● IECEx 2 区否
● IECEx 22 区否
● cULus I 类 1 区否
● cULus I 类 2 区，2 级是; 在设备铭牌上压印时
● cULus II 类 2 级否; 准备中
● FM I 类 2 级是; 在设备铭牌上压印时
● FM II 类 2 级否; 准备中
船舶建造许可
● 德国劳埃德船级社 (GL)否
● 美国船舶检验局 (ABS)否
● 必维国际检验集团 (BV)否
● 挪威船级社 (DNV)否
● 韩国船级社 (KRS)否
● 英国劳氏船级社 (LRS)否
● 日本船级社 (Class NK)否
● 波兰船级社 (PRS)否
● 中国船级社 (CCS)否
环境要求
适于室内使用是
适于户外使用否
运行中的环境温度
● 操作（垂直安装）
— 垂直安装时的最小值0 °C
— 垂直安装时的最大值50 °C; （55 °C，参见文献 ID：64847814）
● 操作（最大倾斜角度）
— 最大倾斜角度时的最小值0 °C
— 最大倾斜角度时的最大值40 °C
● 操作（垂直安装，纵向格式）
— 垂直安装时的最小值0 °C
— 垂直安装时的最大值40 °C
● 操作（最大倾斜角度，纵向格式）
— 最大倾斜角度时的最小值0 °C
— 最大倾斜角度时的最大值40 °C
运输/储存时的环境温度
● 最小值-20 °C
● 最大值60 °C
相对空气湿度
● 操作，最大值90 %; 无凝结
操作系统
专有否
预安装的操作系统
● Windows CE是; Windows Embedded Compact 2013
组态
消息显示是
报文系统（包括缓冲器和应答器）是
过程值显示（输出）是
可规定过程值（输入）是
方案管理是
组态软件
● STEP 7 Basic (TIA Portal)否
● STEP 7 Professional (TIA Portal)否
● WinCC flexible Compact否
● WinCC flexible Standard否
● WinCC flexible Advanced否
● WinCC Basic (TIA Portal)否
● WinCC Comfort (TIA Portal)是; V14 SP1 HSP 及以上版本
● WinCC Advanced (TIA Portal)是; V14 SP1 HSP 及以上版本
● WinCC Professional (TIA Portal)是; V14 SP1 HSP 及以上版本
语言
在线语言
● 联机/运行时间语言数量32
语言
● 每个项目的语言32
WinCC 下的功能性 (TIA Portal)
库是
应用软件/选件
● 网页浏览器是
● Pocket Word是
● Pocket Excel是
● PDF Viewer是
● 媒体播放器是
● SIMATIC WinCC Sm@rtServer是
● SIMATIC WinCC Audit是
Visual Basic 脚本数量是
任务计划器
● 时间控制是
● 任务控制是
帮助系统
● 每个信息文本的字符数320
消息系统
● 消息类别数量32
● 位消息
— 位消息数量6 000
● 模拟消息
— 模拟消息数量200
● S7 消息编号方法是
● 系统消息 HMI是
● 更多系统消息（SIMATIC S7、Sinumerik、Simotion...）是
● 每条消息的字符数80
● 每条消息的过程值数量8
● 确认组是
● 消息指示器是
● 消息缓冲器
— 条目数量1 024
— 循环缓冲器是
— 剩余是
— 免维护是
方案管理
● 配方数量500
● 每个配方的数据集1 000
● 每个数据集的条目2 000
● 内部配方存储器的容量4 Mbyte
● 配方存储器可以扩展是
变量
● 每台设备的变量数4 096
● 每幅图像的变量数400
● 临界值是
● 多路复用是
● 结构是
● 阵列是
画面
● 可组态的图片数量750
● 永久窗口/默认是
● 全局画面是
● 弹出式画面是
● 幻灯片画面是
● 通过 PLC 选择图像是
● PLC 中的图像编号是
图片对象
● 每个图像的对象数量600
● 文本区是
● I/O 区是
● 图形化的 I/O 区（图形列表）是
● 符号形式的 I/O 区（文本列表）是
● 日期/时间域是
● 开关是
● 按键是
● 图形显示是
● 图标是
● 几何对象是
复杂图片对象
● 每个图像的复杂对象数量40
● 消息显示是
● 曲线显示是
● 用户显示是
● 状态/控制是
● Sm@rtClient 显示是
● 配方显示是
● f(x) 曲线显示是
● 系统诊断显示是
● 媒体播放器是
● HTML 浏览器是
● PDF 显示是
● IP 摄像头显示器是
● 条形图是
● 滑动式调节器是
● 指示仪器是
● 模拟表/电子表是
列表
● 每个项目的文字列表数量500
● 每个文本列表的条目数量500
● 每个项目的图形列表数量500
● 每个图形列表的条目数500
归档
● 每台设备的文档数量50
● 每个文档的条目数量50 000
● 消息档案是
● 过程值档案是
● 归档方式
— 顺序档案是
— 循环档案是
● 存储器位置
— 存储卡是
— USB 存储器是
— 以太网是
● 数据存储格式
— CSV是
— TXT是
— RDB是
安全性
● 用户组数量50
● 用户权限数量32
● 用户数量50
● 密码导出/导入是
● SIMATIC Logon是
通过打印机记录
● 消息是
● 报告（层协议）是
● 硬拷贝是
● 电子打印文件是; PDF, HTML
字符集
● 键盘字体
— 美式（英语）是
传送（上传/下载）
● MPI/PROFIBUS DP是
● USB是
● 以太网是
● 使用外部存储介质是
过程连接
● S7-1200是
● S7-1500是
● S7-200是
● S7-300/400是
● LOGO!是
● Win AC是
● SINUMERIK是; 带有 SINUMERIK 选项包，WinCC V15 以上
● SIMOTION是
● Allen Bradley (EtherNet/IP)是
● Allen Bradley (DF1)是
● Mitsubishi (MC TCP/IP)是
● Mitsubishi (FX)是
● OMRON (FINS TCP)否
● OMRON (LINK/Multilink)是
● Modicon (Modbus TCP/IP)是
● Modicon (Modbus)是
● OPC UA 客户端是
● OPC UA 服务器是
服务工具/组态工具
● 备份/恢复是
● 自动备份/恢复是
● 模拟是
● 设备转换是
外设/选项
外设
● 打印机是
● SIMATIC HMI MM 存储卡：多媒体存储卡是; 最多 128 MB
● SIMATIC HMI SD 存储卡：数字存储卡是; 最多 2 GB
● SIMATIC HMI CF 存储卡：CF 卡否
● USB 存储器是
● SIMATIC IPC USB 闪存（USB 记忆棒）是; 最多 16 GB
● SIMATIC HMI USB 内存（USB 记忆棒）是; 最多 8 GB
● 网络摄像机是
机械/材料
外壳材料（正面）
● 塑料否
● 铝材是
● 不锈钢否
尺寸
外壳正面宽度483 mm
外壳正面高度310 mm
安装截面，宽度450 mm
安装截面，高度291 mm
安装深度75 mm
重量
不含包装的重量4.7 kg
